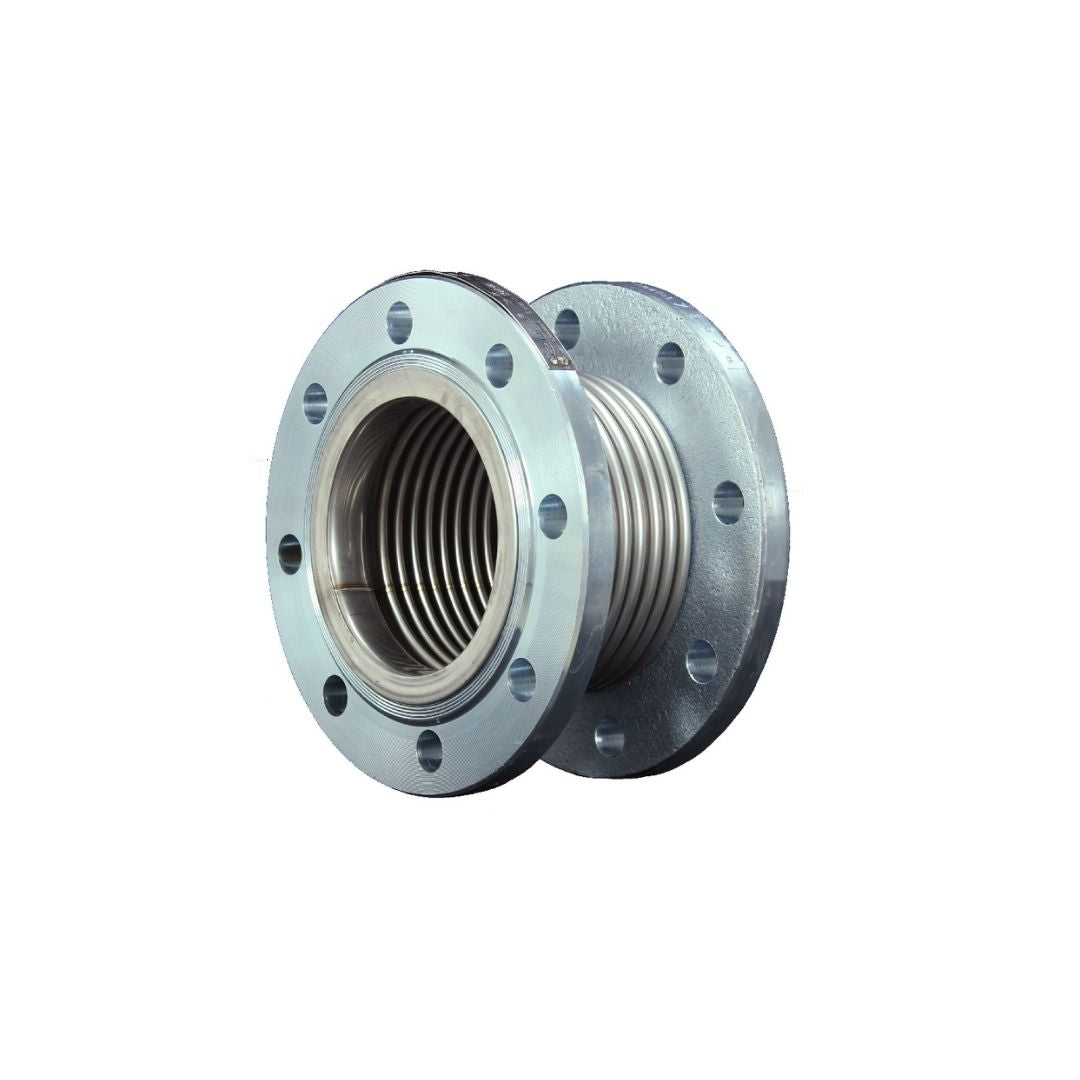

Vega VMK30-DF-80 Metal Körüklü Eksenel Kompansatör – Döner Flanşlı, 30 mm Genleşme, Laynersiz, DN80
Vega VMK30-DF-80 Metal Körüklü Eksenel Kompansatör – Döner Flanşlı, 30 mm Genleşme, Laynersiz, DN80
Stokta yok
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler
Vega VMK30-DF-80, boru hatlarında sıcaklık değişimlerinden kaynaklanan ısıl genleşmeleri boru ekseni boyunca absorbe etmek amacıyla kullanılan metal körüklü eksenel kompansatördür. Boru hattı sabit noktalar aracılığıyla genleşme bölümlerine ayrılır ve bu bölümlerde oluşan eksenel hareket kompansatör tarafından karşılanır.
Ürün döner flanşlı bağlantı yapısına sahiptir. Katalogda VMK30-DF serisi için genleşme miktarı 30 mm, hareket dağılımı ise -20 mm sıkışma ve +10 mm uzama olarak belirtilmiştir. Teknik çizimde VMK-DF modeli körük ve flanşlardan oluşurken iç layner bulunmaz; laynerli versiyon VMK-DFL olarak ayrıca gösterilmektedir.
DN80 / 3" modelin montaj boyu 120 mm, dış flanş çapı 200 mm, Ød ölçüsü 88,9 mm ve körük efektif alanı 78,47 cm²'dir. Standart işletme basıncı 16 bar, opsiyonel basınç aralığı 2,5–63 bar ve çalışma sıcaklığı -80°C ile +427°C olarak belirtilmiştir. Tasarım EJMA standartlarına göre tanımlanmıştır.
| Özellik | Değer |
|---|---|
| Marka : | Vega |
| Model : | VMK30-DF-80 |
| Seri : | VMK30-DF |
| Ürün Tipi : | Metal körüklü eksenel kompansatör |
| Bağlantı Tipi : | Döner flanşlı |
| Layner : | Yok |
| Nominal Çap : | DN80 |
| İnç Karşılığı : | 3" |
| Genleşme Miktarı : | 30 mm (-20 / +10 mm) |
| İşletme Basıncı : | 16 bar |
| Opsiyonel Basınç Aralığı : | 2,5–63 bar |
| Çalışma Sıcaklığı : | -80°C / +427°C |
| Montaj Boyu L : | 120 mm |
| Dış Flanş Çapı ØD : | 200 mm |
| Ød : | 88,9 mm |
| Civata Dairesi Øk : | 160 mm |
| Flanş Kalınlığı b : | 20 mm |
| Civata Deliği Sayısı n : | 8 |
| Civata Deliği Çapı ØA : | 18 mm |
| Körük Efektif Alanı : | 78,47 cm² |
| Körük Malzemesi : | AISI 304 / AISI 316 |
| Opsiyonel Körük Malzemesi : | AISI 321 |
| Flanş Malzemesi : | St 37-2 |
| Opsiyonel Flanş Malzemesi : | AISI 304 / AISI 316 |
| Tasarım Standardı : | EJMA |
