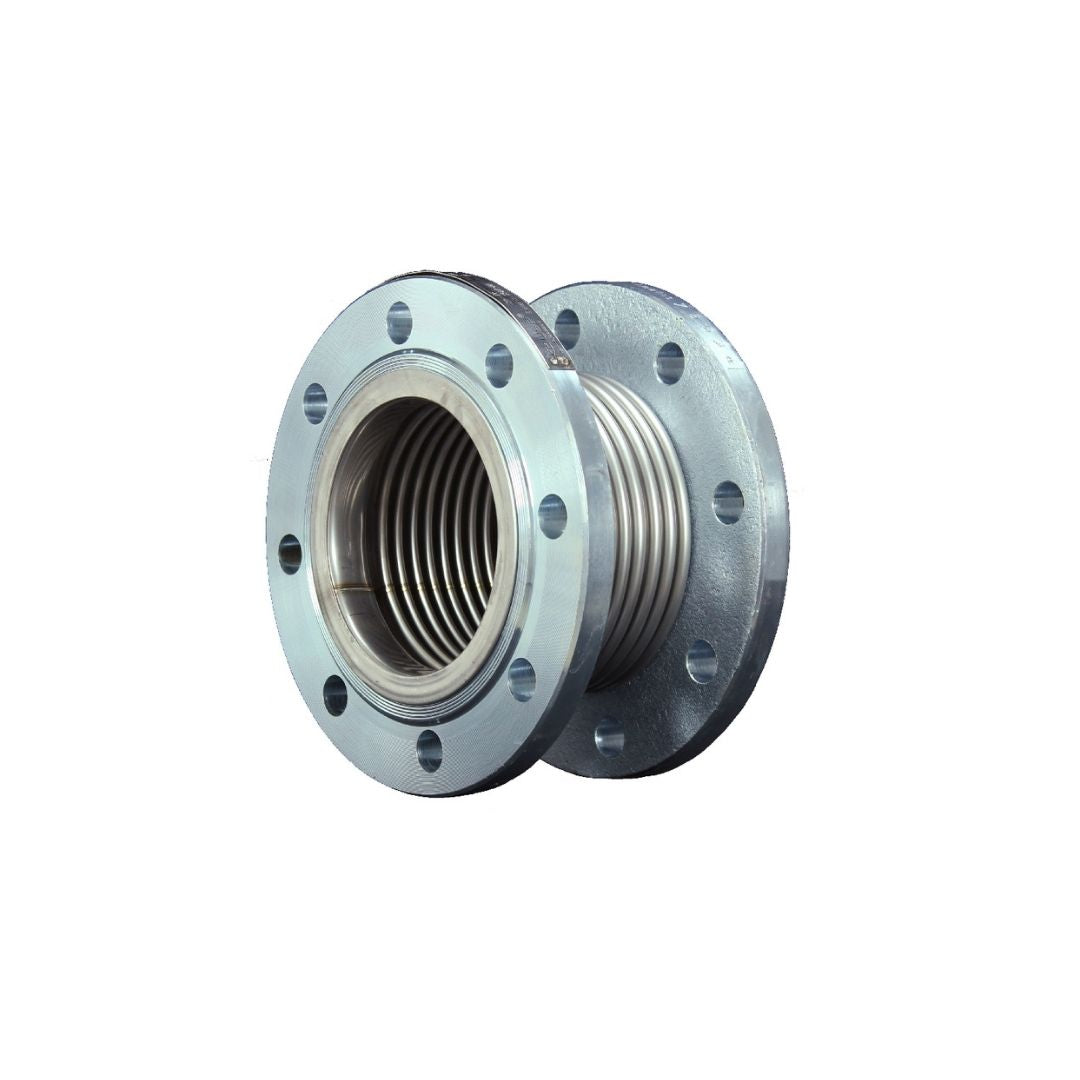

Vega VMK30-DF-65 Metal Körüklü Eksenel Kompansatör – Döner Flanşlı, 30 mm Genleşme, Laynersiz, DN65
Vega VMK30-DF-65 Metal Körüklü Eksenel Kompansatör – Döner Flanşlı, 30 mm Genleşme, Laynersiz, DN65
Stokta yok
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler
Vega VMK30-DF-65, boru hatlarında sıcaklık değişimlerinden kaynaklanan eksenel genleşmeleri boru ekseni boyunca absorbe etmek amacıyla kullanılan metal körüklü eksenel kompansatördür. Boru hattı sabit noktalar aracılığıyla genleşme bölümlerine ayrılır ve bu bölümlerde oluşan eksenel hareket kompansatör tarafından karşılanır.
Ürün döner flanşlı bağlantı yapısına sahiptir. Katalogda VMK30-DF serisinin genleşme kapasitesi 30 mm, hareket dağılımı ise -20 mm sıkışma ve +10 mm uzama olarak belirtilmiştir. Teknik çizimde VMK-DF modeli körük ve flanşlardan oluşan laynersiz yapıdadır; iç laynerli alternatif VMK-DFL olarak ayrıca gösterilmektedir.
DN65 / 2 1/2" modelin montaj boyu 120 mm, dış flanş çapı 185 mm, boru/körük bağlantı çapı Ø76,1 mm ve körük efektif alanı 57,49 cm²'dir. Standart işletme basıncı 16 bar, opsiyonel basınç aralığı 2,5–63 bar ve belirtilen çalışma sıcaklığı -80°C ile +427°C arasındadır. Tasarım EJMA standartlarına göre tanımlanmaktadır.
| Özellik | Değer |
|---|---|
| Marka : | Vega |
| Model : | VMK30-DF-65 |
| Seri : | VMK30-DF |
| Ürün Tipi : | Metal körüklü eksenel kompansatör |
| Bağlantı Tipi : | Döner flanşlı |
| Layner : | Yok |
| Nominal Çap : | DN65 |
| İnç Karşılığı : | 2 1/2" |
| Genleşme Miktarı : | 30 mm (-20 / +10 mm) |
| İşletme Basıncı : | 16 bar |
| Opsiyonel Basınç Aralığı : | 2,5–63 bar |
| Çalışma Sıcaklığı : | -80°C / +427°C |
| Montaj Boyu L : | 120 mm |
| Dış Flanş Çapı ØD : | 185 mm |
| Ød : | 76,1 mm |
| Civata Dairesi Øk : | 145 mm |
| Flanş Kalınlığı b : | 20 mm |
| Civata Deliği Sayısı n : | 4 |
| Civata Deliği Çapı ØA : | 18 mm |
| Körük Efektif Alanı : | 57,49 cm² |
| Körük Malzemesi : | AISI 304 / AISI 316 |
| Opsiyonel Körük Malzemesi : | AISI 321 |
| Flanş Malzemesi : | St 37-2 |
| Opsiyonel Flanş Malzemesi : | AISI 304 / AISI 316 |
| Tasarım Standardı : | EJMA |
