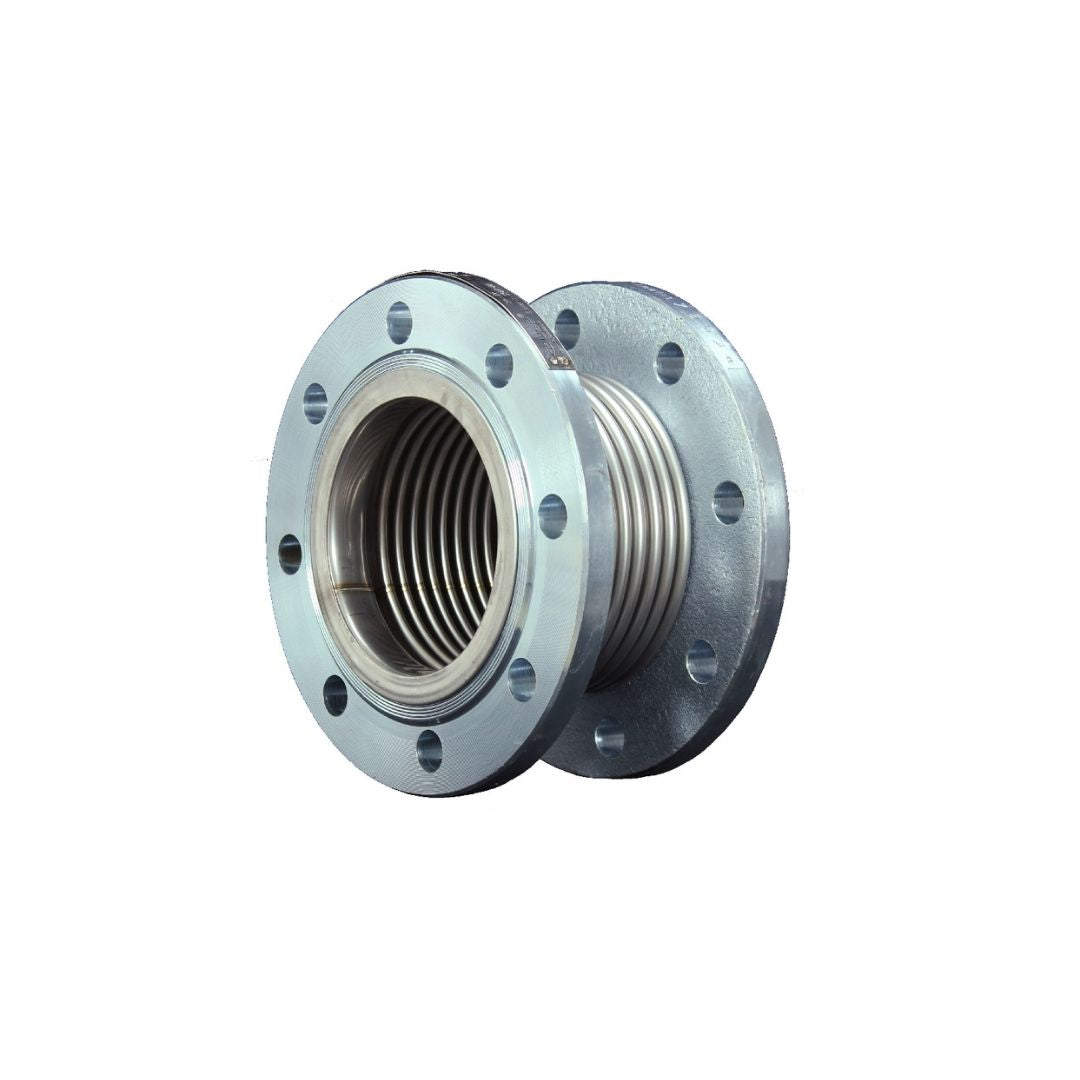

Vega VMK30-DF-50 Metal Körüklü Eksenel Kompansatör – Döner Flanşlı, 30 mm Genleşme, Laynersiz, DN50
Vega VMK30-DF-50 Metal Körüklü Eksenel Kompansatör – Döner Flanşlı, 30 mm Genleşme, Laynersiz, DN50
Stokta yok
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler
Vega VMK30-DF-50, boru hatlarında sıcaklık değişimlerinden kaynaklanan eksenel genleşmeleri boru ekseni boyunca absorbe etmek amacıyla kullanılan metal körüklü eksenel kompansatördür. Boru hattı sabit noktalar yardımıyla genleşme bölümlerine ayrılır ve bu bölümlerde meydana gelen hareket eksenel kompansatör tarafından karşılanır.
Ürün döner flanşlı bağlantı yapısına sahiptir. Katalogda VMK30-DF serisi için genleşme miktarı 30 mm olarak ve hareket dağılımı -20 mm / +10 mm şeklinde belirtilmiştir. VMK-DF teknik çiziminde körük ile flanşlar bulunurken iç layner yer almamaktadır; laynerli versiyon VMK-DFL olarak ayrıca tanımlanmıştır.
DN50 / 2" modelin montaj boyu 120 mm, dış flanş çapı 165 mm ve körük efektif alanı 37,02 cm²'dir. Standart işletme basıncı 16 bar, opsiyonel basınç aralığı 2,5–63 bar ve çalışma sıcaklığı -80°C ile +427°C olarak belirtilmiştir. Tasarım EJMA standartlarına göre tanımlanmaktadır.
| Özellik | Değer |
|---|---|
| Marka : | Vega |
| Model : | VMK30-DF-50 |
| Seri : | VMK30-DF |
| Ürün Tipi : | Metal körüklü eksenel kompansatör |
| Bağlantı Tipi : | Döner flanşlı |
| Layner : | Yok |
| Nominal Çap : | DN50 |
| İnç Karşılığı : | 2" |
| Genleşme Miktarı : | 30 mm (-20 / +10 mm) |
| İşletme Basıncı : | 16 bar |
| Opsiyonel Basınç Aralığı : | 2,5–63 bar |
| Çalışma Sıcaklığı : | -80°C / +427°C |
| Montaj Boyu L : | 120 mm |
| Dış Flanş Çapı ØD : | 165 mm |
| Ød : | 60,3 mm |
| Civata Dairesi Øk : | 125 mm |
| Flanş Kalınlığı b : | 20 mm |
| Civata Deliği Sayısı n : | 4 |
| Civata Deliği Çapı ØA : | 18 mm |
| Körük Efektif Alanı : | 37,02 cm² |
| Körük Malzemesi : | AISI 304 / AISI 316 |
| Opsiyonel Körük Malzemesi : | AISI 321 |
| Flanş Malzemesi : | St 37-2 |
| Opsiyonel Flanş Malzemesi : | AISI 304 / AISI 316 |
| Tasarım Standardı : | EJMA |
