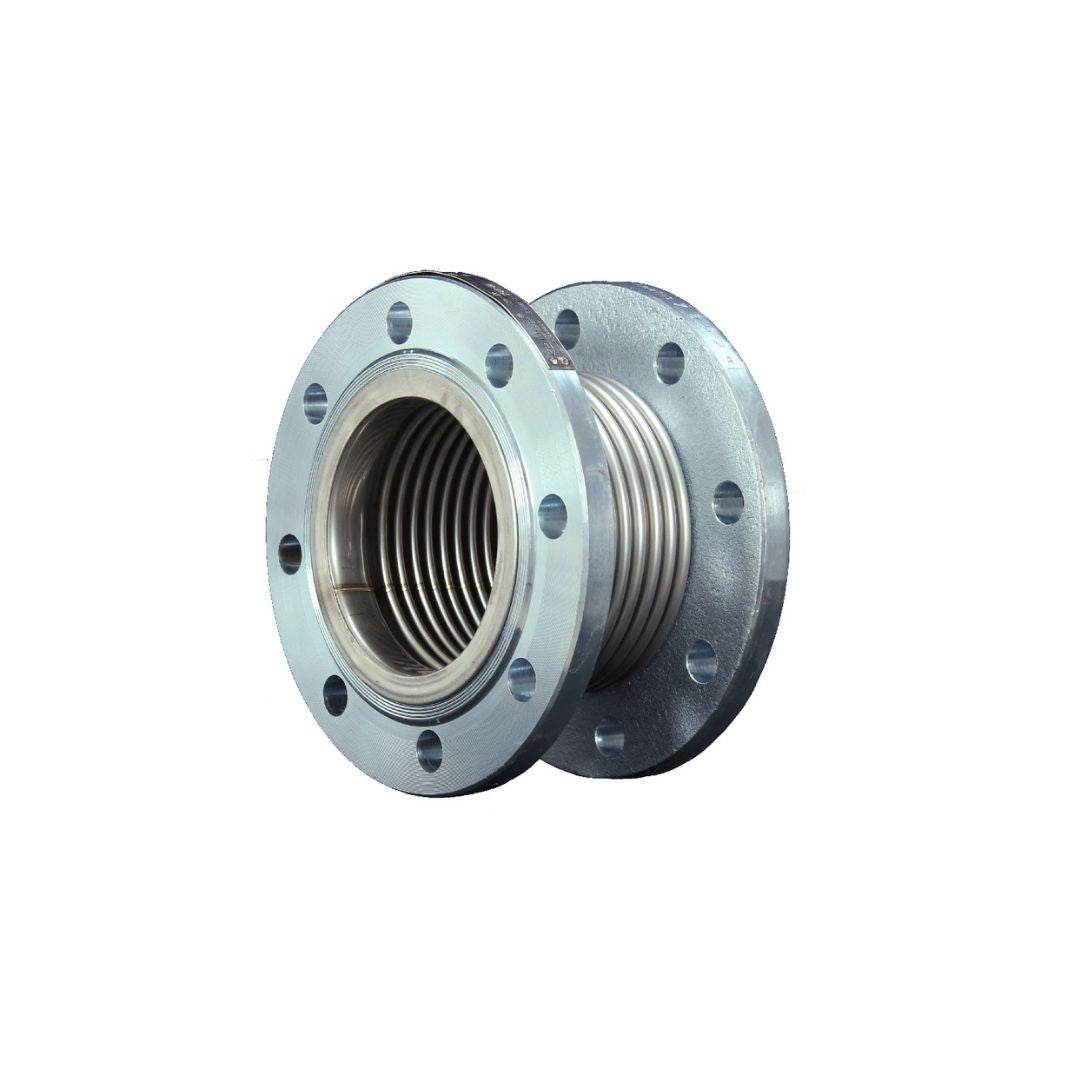

Vega VMK30-DF-32 Metal Körüklü Eksenel Kompansatör – Döner Flanşlı, 30 mm Genleşme, Laynersiz, DN32
Vega VMK30-DF-32 Metal Körüklü Eksenel Kompansatör – Döner Flanşlı, 30 mm Genleşme, Laynersiz, DN32
Stokta yok
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler
Vega VMK30-DF-32, sıcaklık değişimlerinin boru hattında oluşturduğu eksenel genleşmeleri absorbe etmek amacıyla kullanılan metal körüklü eksenel kompansatördür. Boru hattı sabit noktalar yardımıyla genleşme bölümlerine ayrılır ve bu bölgelerde meydana gelen eksenel hareket kompansatör tarafından karşılanır.
Ürün döner flanşlı bağlantı yapısına sahiptir. 30 mm toplam eksenel hareket kapasitesi katalogda -20 mm sıkışma ve +10 mm uzama olarak belirtilmiştir. VMK-DF konstrüksiyonu laynersizdir; katalog teknik çiziminde laynerli versiyon VMK-DFL olarak ayrıca gösterilmektedir.
DN32 / 1 1/4" ölçüsündeki modelin montaj boyu 110 mm, dış flanş çapı 140 mm ve körük efektif alanı 17,87 cm²'dir. Standart işletme basıncı 16 bar olup 2,5–63 bar basınç seçenekleri opsiyonel olarak belirtilmiştir. Tasarım EJMA standartlarına göre tanımlanmaktadır.
| Özellik | Değer |
|---|---|
| Marka : | Vega |
| Model : | VMK30-DF-32 |
| Seri : | VMK30-DF |
| Ürün Tipi : | Metal körüklü eksenel kompansatör |
| Bağlantı Tipi : | Döner flanşlı |
| Layner : | Yok |
| Nominal Çap : | DN32 |
| İnç Karşılığı : | 1 1/4" |
| Genleşme Miktarı : | 30 mm (-20 / +10 mm) |
| İşletme Basıncı : | 16 bar |
| Opsiyonel Basınç Aralığı : | 2,5–63 bar |
| Çalışma Sıcaklığı : | -80°C / +427°C |
| Montaj Boyu L : | 110 mm |
| Dış Flanş Çapı ØD : | 140 mm |
| Ød : | 42,4 mm |
| Civata Dairesi Øk : | 100 mm |
| Flanş Kalınlığı b : | 18 mm |
| Civata Deliği Sayısı n : | 4 |
| Civata Deliği Çapı ØA : | 18 mm |
| Körük Efektif Alanı : | 17,87 cm² |
| Körük Malzemesi : | AISI 304 / AISI 316 |
| Opsiyonel Körük Malzemesi : | AISI 321 |
| Flanş Malzemesi : | St 37-2 |
| Opsiyonel Flanş Malzemesi : | AISI 304 / AISI 316 |
| Tasarım Standardı : | EJMA |
