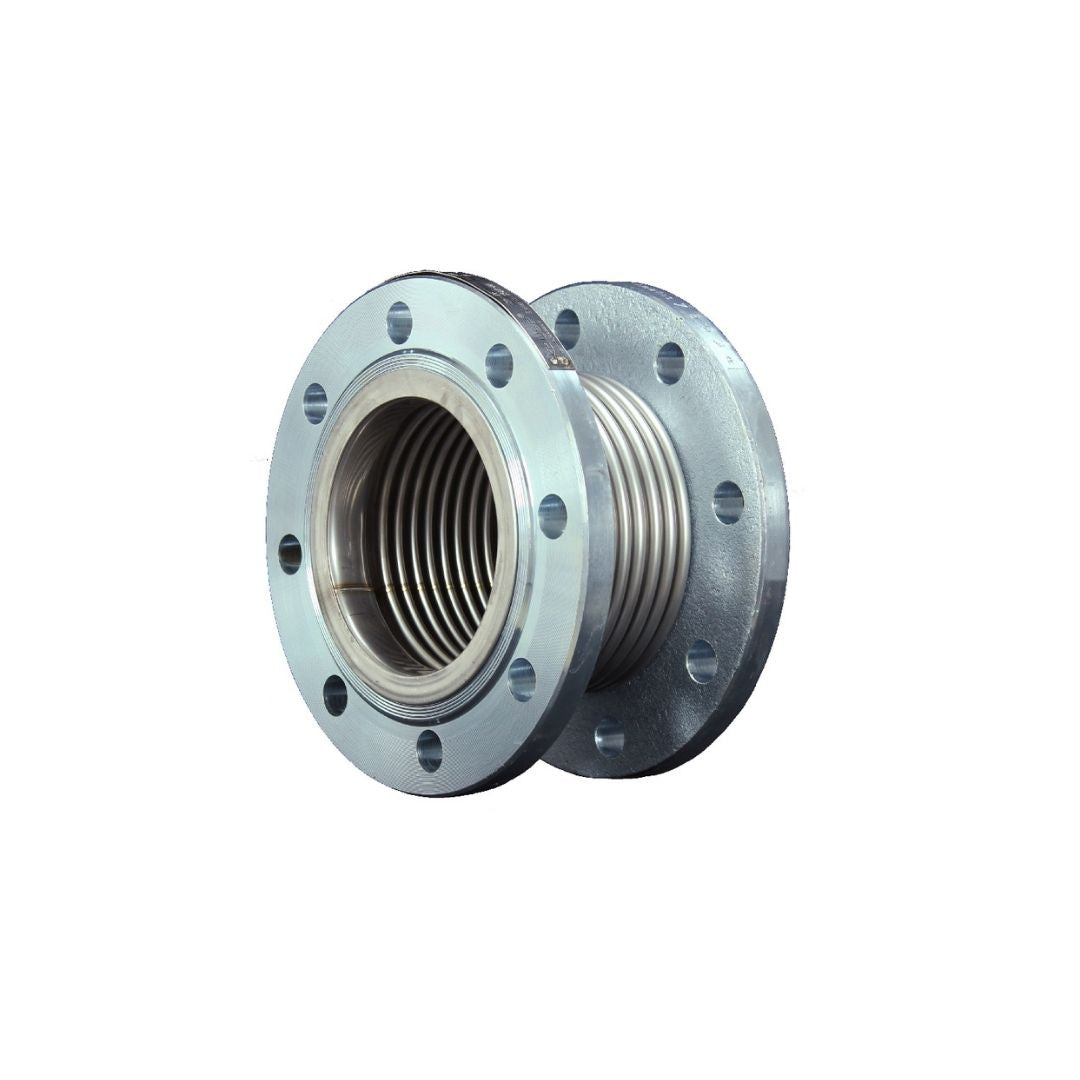

Vega VMK30-DF-250 Metal Körüklü Eksenel Kompansatör – Döner Flanşlı, 30 mm Genleşme, Laynersiz, DN250
Vega VMK30-DF-250 Metal Körüklü Eksenel Kompansatör – Döner Flanşlı, 30 mm Genleşme, Laynersiz, DN250
Stokta yok
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler
Vega VMK30-DF-250, boru hatlarında sıcaklık değişimlerinden kaynaklanan ısıl genleşmeleri boru ekseni boyunca absorbe etmek amacıyla kullanılan metal körüklü eksenel kompansatördür. Boru hattı sabit noktalar yardımıyla genleşme bölümlerine ayrılır ve bu bölümlerde meydana gelen eksenel hareket kompansatör tarafından karşılanır.
Ürün döner flanşlı bağlantı yapısına sahiptir. Katalogda VMK30-DF serisi için genleşme miktarı 30 mm, hareket dağılımı ise -20 mm sıkışma ve +10 mm uzama olarak belirtilmiştir. Katalogdaki VMK-DF teknik çiziminde körük ve flanş bulunurken iç layner bulunmaz; laynerli versiyon VMK-DFL olarak ayrıca gösterilmektedir.
DN250 / 10" modelin 30 mm genleşmeli versiyonunda montaj boyu 165 mm, dış flanş çapı 405 mm, Ød ölçüsü 273 mm, civata dairesi çapı 355 mm ve körük efektif alanı 678,87 cm²'dir. Standart işletme basıncı 16 bar, opsiyonel basınç aralığı 2,5–63 bar ve çalışma sıcaklığı -80°C ile +427°C olarak belirtilmiştir. Tasarım EJMA standartlarına göre tanımlanmaktadır.
| Özellik | Değer |
|---|---|
| Marka : | Vega |
| Model : | VMK30-DF-250 |
| Seri : | VMK30-DF |
| Ürün Tipi : | Metal körüklü eksenel kompansatör |
| Bağlantı Tipi : | Döner flanşlı |
| Layner : | Yok |
| Nominal Çap : | DN250 |
| İnç Karşılığı : | 10" |
| Genleşme Miktarı : | 30 mm (-20 / +10 mm) |
| İşletme Basıncı : | 16 bar |
| Opsiyonel Basınç Aralığı : | 2,5–63 bar |
| Çalışma Sıcaklığı : | -80°C / +427°C |
| Montaj Boyu L : | 165 mm |
| Dış Flanş Çapı ØD : | 405 mm |
| Ød : | 273 mm |
| Civata Dairesi Øk : | 355 mm |
| Flanş Kalınlığı b : | 29 mm |
| Civata Deliği Sayısı n : | 12 |
| Civata Deliği Çapı ØA : | 26 mm |
| Körük Efektif Alanı : | 678,87 cm² |
| Körük Malzemesi : | AISI 304 / AISI 316 |
| Opsiyonel Körük Malzemesi : | AISI 321 |
| Flanş Malzemesi : | St 37-2 |
| Opsiyonel Flanş Malzemesi : | AISI 304 / AISI 316 |
| Tasarım Standardı : | EJMA |
