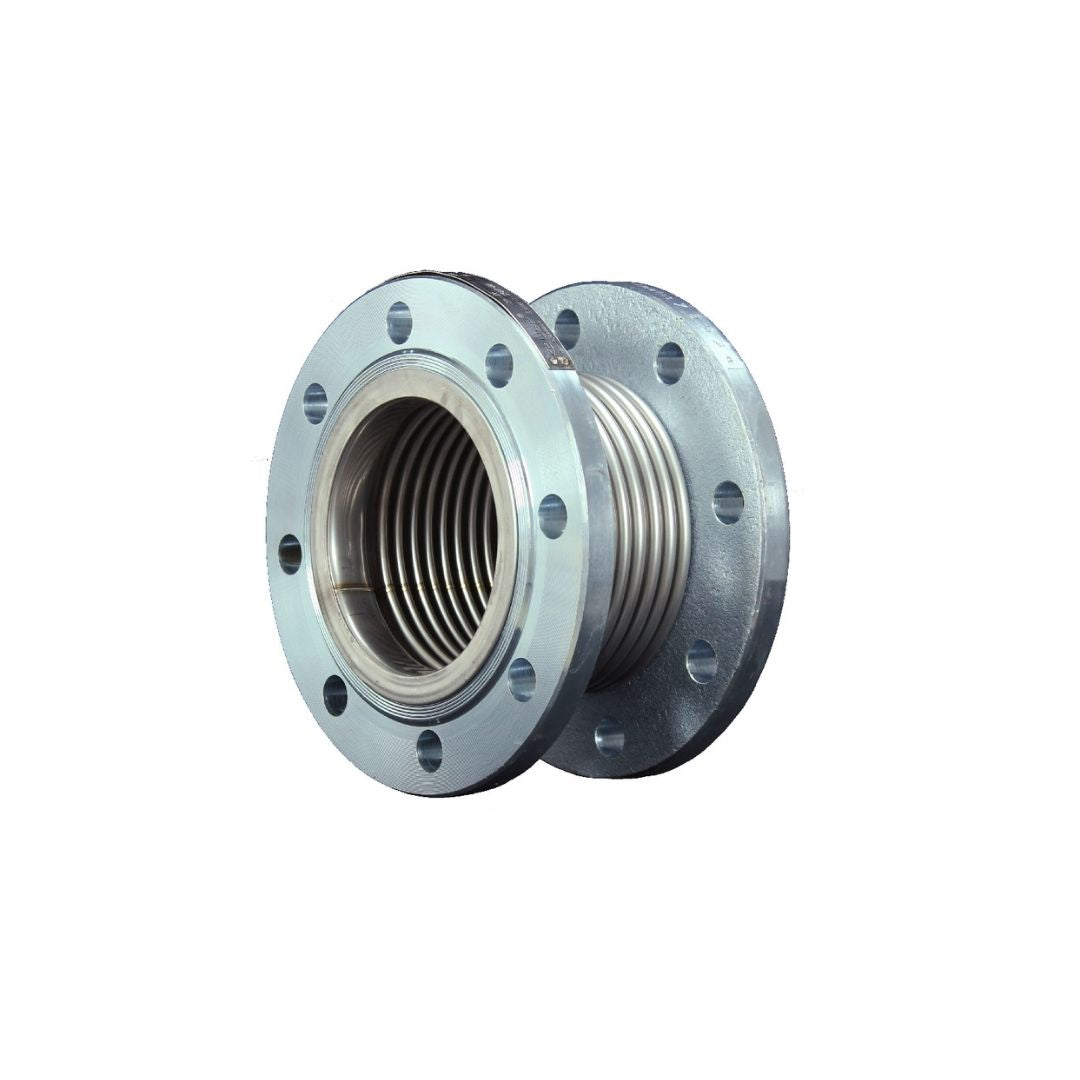

Vega VMK30-DF-200 Metal Körüklü Eksenel Kompansatör – Döner Flanşlı, 30 mm Genleşme, Laynersiz, DN200
Vega VMK30-DF-200 Metal Körüklü Eksenel Kompansatör – Döner Flanşlı, 30 mm Genleşme, Laynersiz, DN200
Stokta yok
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler
Vega VMK30-DF-200, boru hatlarında sıcaklık değişimlerinden kaynaklanan ısıl genleşmeleri boru ekseni boyunca absorbe etmek amacıyla kullanılan metal körüklü eksenel kompansatördür. Boru hatları sabit noktalar aracılığıyla genleşme bölümlerine ayrılır ve bu bölümlerde meydana gelen eksenel hareket kompansatör tarafından karşılanır.
Ürün döner flanşlı bağlantı yapısına sahiptir. Katalogda VMK30-DF serisinin genleşme miktarı 30 mm ve hareket dağılımı -20 mm sıkışma / +10 mm uzama olarak belirtilmiştir. Katalog sayfa 05'teki teknik çizimde VMK-DF modelinde körük ve flanş bulunurken iç layner bulunmaz; laynerli versiyon VMK-DFL olarak ayrıca gösterilmektedir.
DN200 / 8" modelin montaj boyu 150 mm, dış flanş çapı 340 mm, Ød ölçüsü 219,1 mm, civata dairesi çapı 295 mm ve körük efektif alanı 441,34 cm²'dir. Standart işletme basıncı 16 bar, opsiyonel basınç aralığı 2,5–63 bar ve çalışma sıcaklığı -80°C ile +427°C olarak belirtilmiştir. Tasarım EJMA standartlarına göre tanımlanmaktadır.
| Özellik | Değer |
|---|---|
| Marka : | Vega |
| Model : | VMK30-DF-200 |
| Seri : | VMK30-DF |
| Ürün Tipi : | Metal körüklü eksenel kompansatör |
| Bağlantı Tipi : | Döner flanşlı |
| Layner : | Yok |
| Nominal Çap : | DN200 |
| İnç Karşılığı : | 8" |
| Genleşme Miktarı : | 30 mm (-20 / +10 mm) |
| İşletme Basıncı : | 16 bar |
| Opsiyonel Basınç Aralığı : | 2,5–63 bar |
| Çalışma Sıcaklığı : | -80°C / +427°C |
| Montaj Boyu L : | 150 mm |
| Dış Flanş Çapı ØD : | 340 mm |
| Ød : | 219,1 mm |
| Civata Dairesi Øk : | 295 mm |
| Flanş Kalınlığı b : | 26 mm |
| Civata Deliği Sayısı n : | 12 |
| Civata Deliği Çapı ØA : | 22 mm |
| Körük Efektif Alanı : | 441,34 cm² |
| Körük Malzemesi : | AISI 304 / AISI 316 |
| Opsiyonel Körük Malzemesi : | AISI 321 |
| Flanş Malzemesi : | St 37-2 |
| Opsiyonel Flanş Malzemesi : | AISI 304 / AISI 316 |
| Tasarım Standardı : | EJMA |
