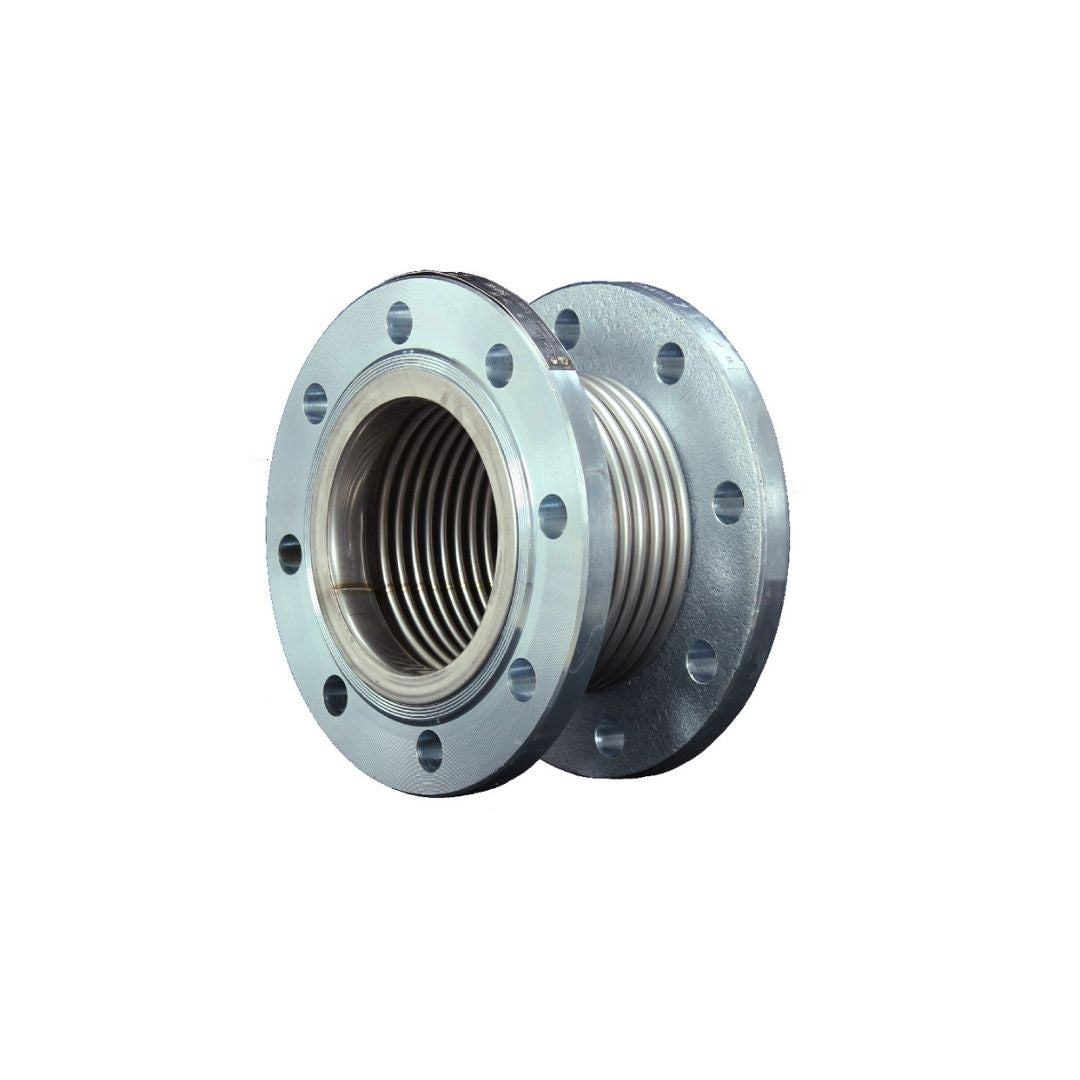

Vega VMK30-DF-150 Metal Körüklü Eksenel Kompansatör – Döner Flanşlı, 30 mm Genleşme, Laynersiz, DN150
Vega VMK30-DF-150 Metal Körüklü Eksenel Kompansatör – Döner Flanşlı, 30 mm Genleşme, Laynersiz, DN150
Stokta yok
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler
Vega VMK30-DF-150, sıcaklık değişimlerinden kaynaklanan ısıl genleşmeleri boru ekseni boyunca absorbe etmek amacıyla kullanılan metal körüklü eksenel kompansatördür. Boru hattı sabit noktalar aracılığıyla genleşme bölümlerine ayrılır ve bu bölümlerde meydana gelen hareket eksenel kompansatör tarafından karşılanır.
Ürün döner flanşlı bağlantı yapısına sahiptir. Katalogda VMK30-DF serisi için genleşme miktarı 30 mm, hareket dağılımı ise -20 mm sıkışma ve +10 mm uzama olarak belirtilmiştir. Teknik çizimde VMK-DF modeli körük ve flanşlardan oluşur; iç layner bulunmaz. Laynerli alternatif VMK-DFL olarak ayrıca gösterilmektedir.
DN150 / 6" ölçüsündeki 30 mm genleşmeli modelin montaj boyu 130 mm, dış flanş çapı 285 mm, Ød ölçüsü 168,3 mm ve körük efektif alanı 266,34 cm²'dir. Standart işletme basıncı 16 bar, opsiyonel basınç aralığı 2,5–63 bar ve çalışma sıcaklığı -80°C ile +427°C olarak belirtilmiştir. Tasarım EJMA standartlarına göre tanımlanmaktadır.
| Özellik | Değer |
|---|---|
| Marka : | Vega |
| Model : | VMK30-DF-150 |
| Seri : | VMK30-DF |
| Ürün Tipi : | Metal körüklü eksenel kompansatör |
| Bağlantı Tipi : | Döner flanşlı |
| Layner : | Yok |
| Nominal Çap : | DN150 |
| İnç Karşılığı : | 6" |
| Genleşme Miktarı : | 30 mm (-20 / +10 mm) |
| İşletme Basıncı : | 16 bar |
| Opsiyonel Basınç Aralığı : | 2,5–63 bar |
| Çalışma Sıcaklığı : | -80°C / +427°C |
| Montaj Boyu L : | 130 mm |
| Dış Flanş Çapı ØD : | 285 mm |
| Ød : | 168,3 mm |
| Civata Dairesi Øk : | 240 mm |
| Flanş Kalınlığı b : | 24 mm |
| Civata Deliği Sayısı n : | 8 |
| Civata Deliği Çapı ØA : | 22 mm |
| Körük Efektif Alanı : | 266,34 cm² |
| Körük Malzemesi : | AISI 304 / AISI 316 |
| Opsiyonel Körük Malzemesi : | AISI 321 |
| Flanş Malzemesi : | St 37-2 |
| Opsiyonel Flanş Malzemesi : | AISI 304 / AISI 316 |
| Tasarım Standardı : | EJMA |
