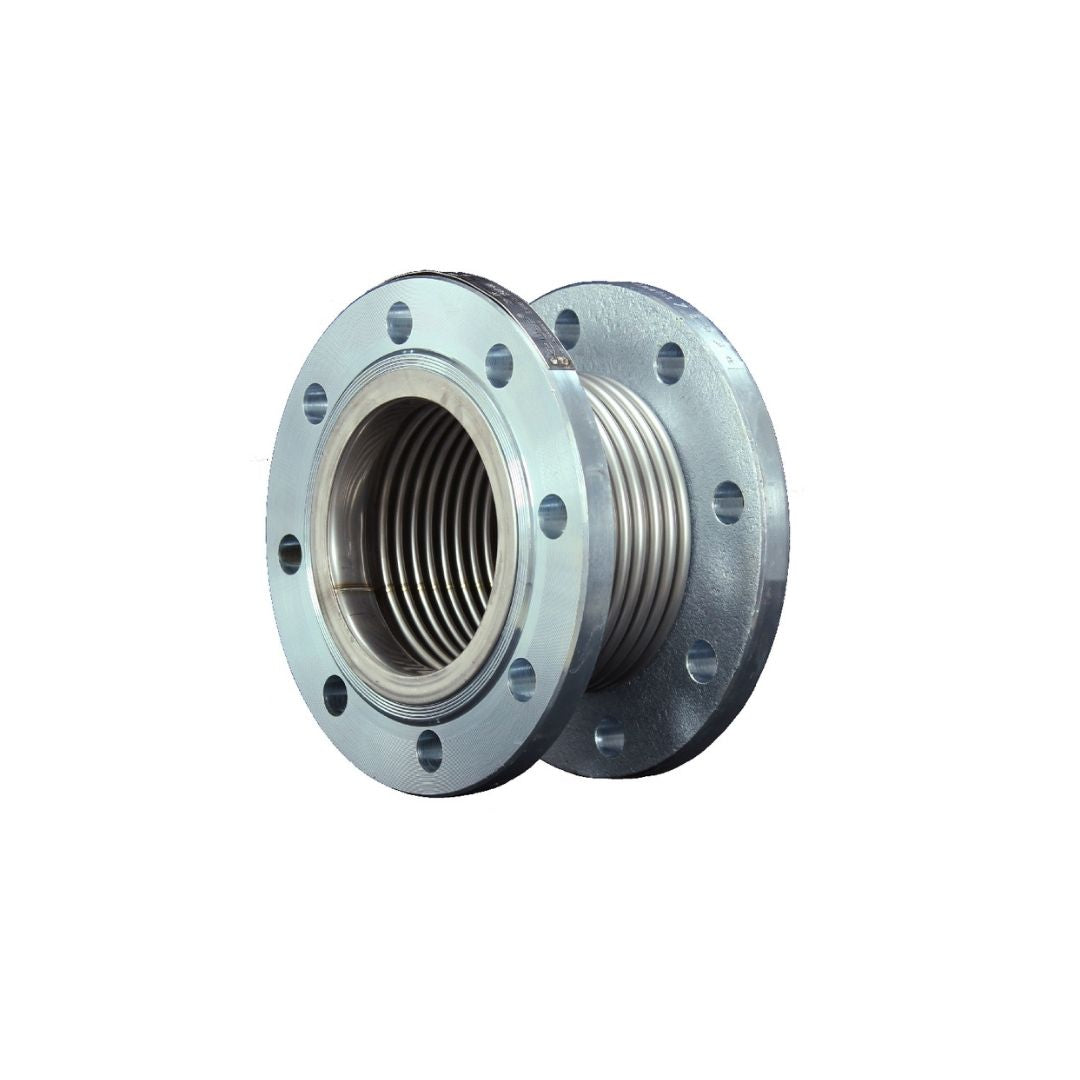

Vega VMK30-DF-100 Metal Körüklü Eksenel Kompansatör – Döner Flanşlı, 30 mm Genleşme, Laynersiz, DN100
Vega VMK30-DF-100 Metal Körüklü Eksenel Kompansatör – Döner Flanşlı, 30 mm Genleşme, Laynersiz, DN100
Stokta yok
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler
Vega VMK30-DF-100, sıcaklık değişimlerinden dolayı boru hatlarında oluşan eksenel ısıl genleşmeleri boru ekseni boyunca absorbe etmek amacıyla kullanılan metal körüklü eksenel kompansatördür. Boru hattı sabit noktalar aracılığıyla genleşme bölümlerine ayrılır ve bu bölgelerde meydana gelen eksenel hareket kompansatör tarafından karşılanır.
Ürün döner flanşlı bağlantı yapısına sahiptir. Katalogda VMK30-DF serisi için genleşme miktarı 30 mm, hareket dağılımı ise -20 mm sıkışma ve +10 mm uzama olarak belirtilmiştir. Teknik çizimde VMK-DF modeli körük ve flanşlardan oluşurken iç layner bulunmaz; laynerli alternatif VMK-DFL koduyla ayrıca gösterilmektedir.
DN100 / 4" modelin 30 mm genleşmeli versiyonunda montaj boyu 120 mm, dış flanş çapı 220 mm, Ød ölçüsü 114,3 mm ve körük efektif alanı 126,98 cm²'dir. Standart işletme basıncı 16 bar, opsiyonel basınç aralığı 2,5–63 bar ve çalışma sıcaklığı -80°C ile +427°C olarak belirtilmiştir. Tasarım EJMA standartlarına göre tanımlanmaktadır.
| Özellik | Değer |
|---|---|
| Marka : | Vega |
| Model : | VMK30-DF-100 |
| Seri : | VMK30-DF |
| Ürün Tipi : | Metal körüklü eksenel kompansatör |
| Bağlantı Tipi : | Döner flanşlı |
| Layner : | Yok |
| Nominal Çap : | DN100 |
| İnç Karşılığı : | 4" |
| Genleşme Miktarı : | 30 mm (-20 / +10 mm) |
| İşletme Basıncı : | 16 bar |
| Opsiyonel Basınç Aralığı : | 2,5–63 bar |
| Çalışma Sıcaklığı : | -80°C / +427°C |
| Montaj Boyu L : | 120 mm |
| Dış Flanş Çapı ØD : | 220 mm |
| Ød : | 114,3 mm |
| Civata Dairesi Øk : | 180 mm |
| Flanş Kalınlığı b : | 22 mm |
| Civata Deliği Sayısı n : | 8 |
| Civata Deliği Çapı ØA : | 18 mm |
| Körük Efektif Alanı : | 126,98 cm² |
| Körük Malzemesi : | AISI 304 / AISI 316 |
| Opsiyonel Körük Malzemesi : | AISI 321 |
| Flanş Malzemesi : | St 37-2 |
| Opsiyonel Flanş Malzemesi : | AISI 304 / AISI 316 |
| Tasarım Standardı : | EJMA |
