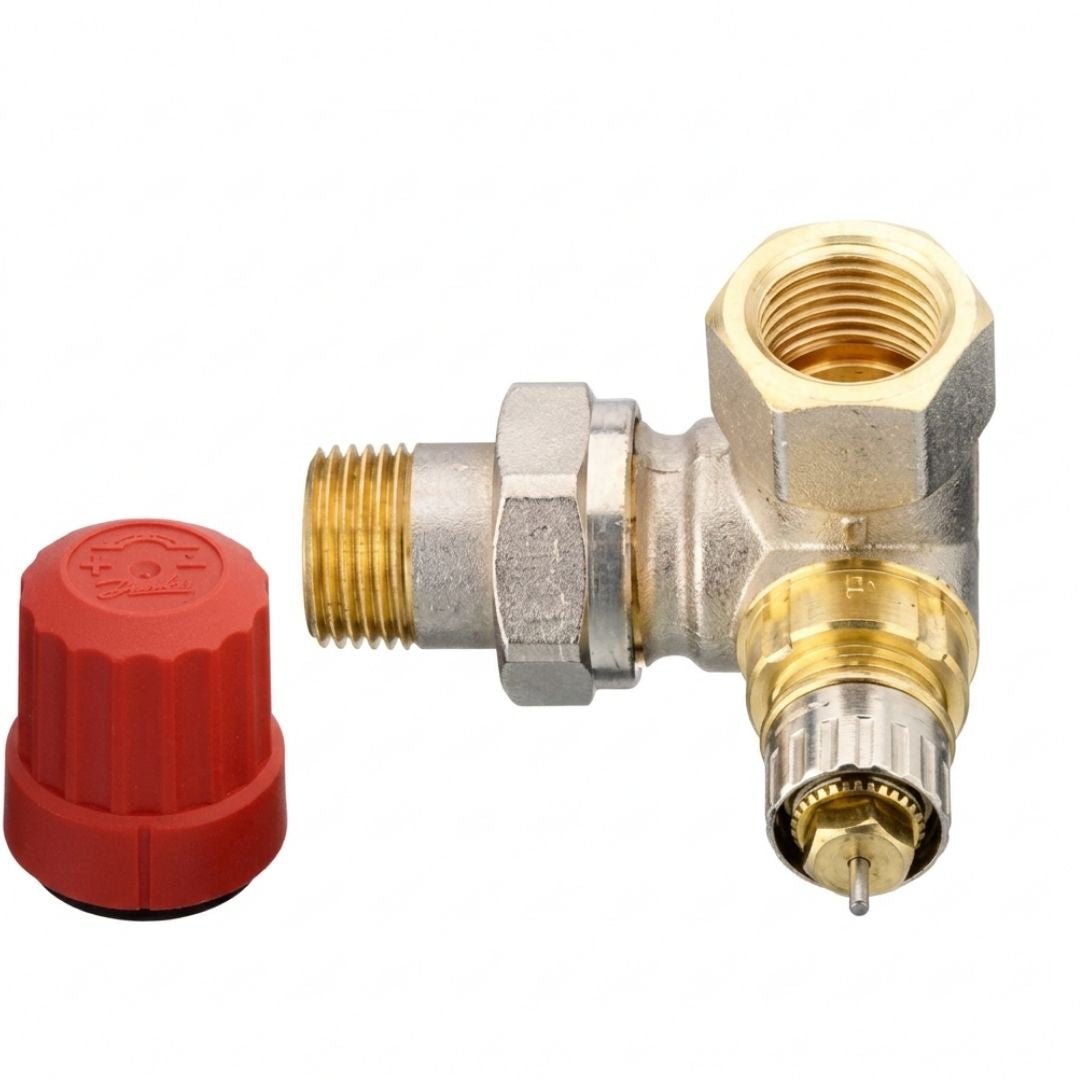

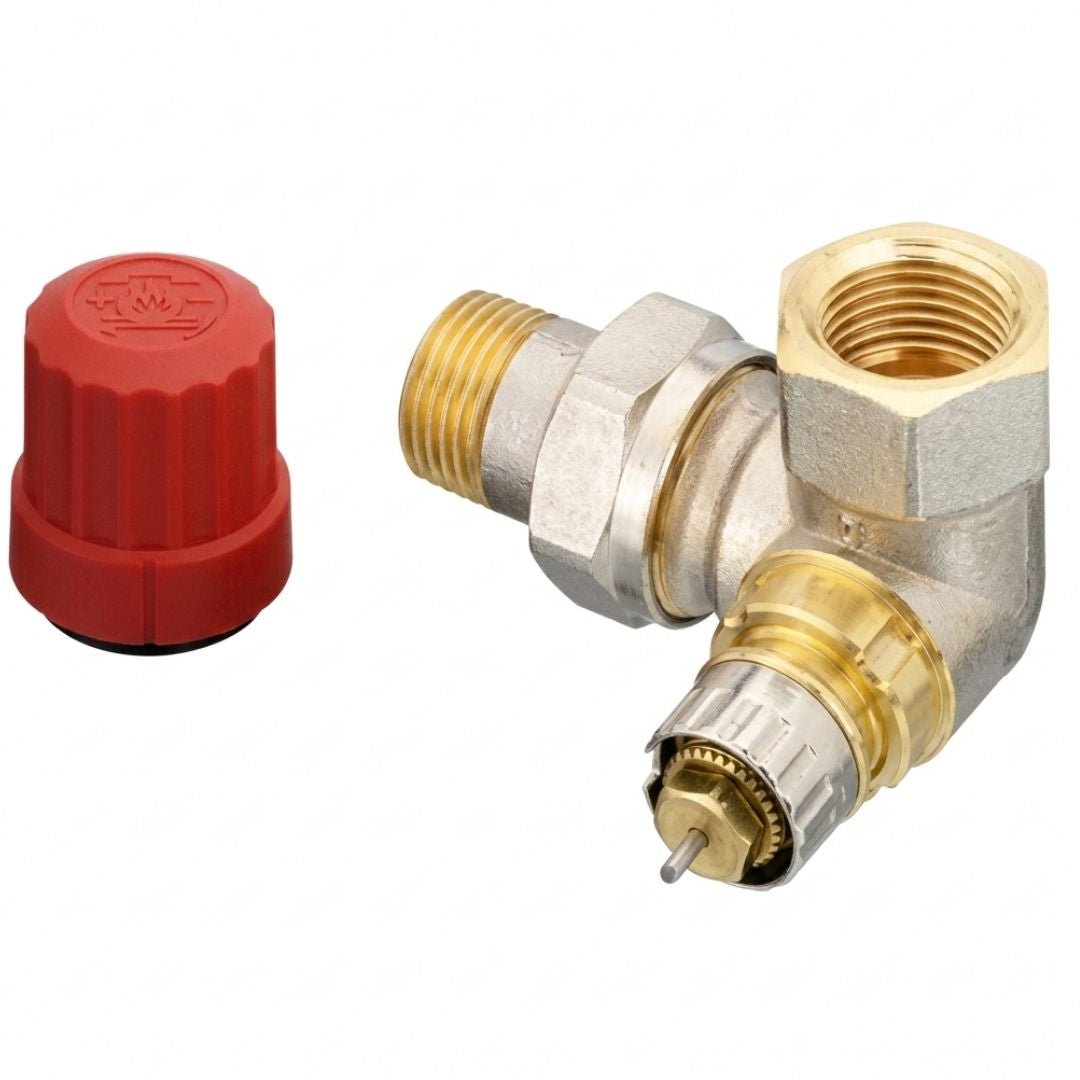

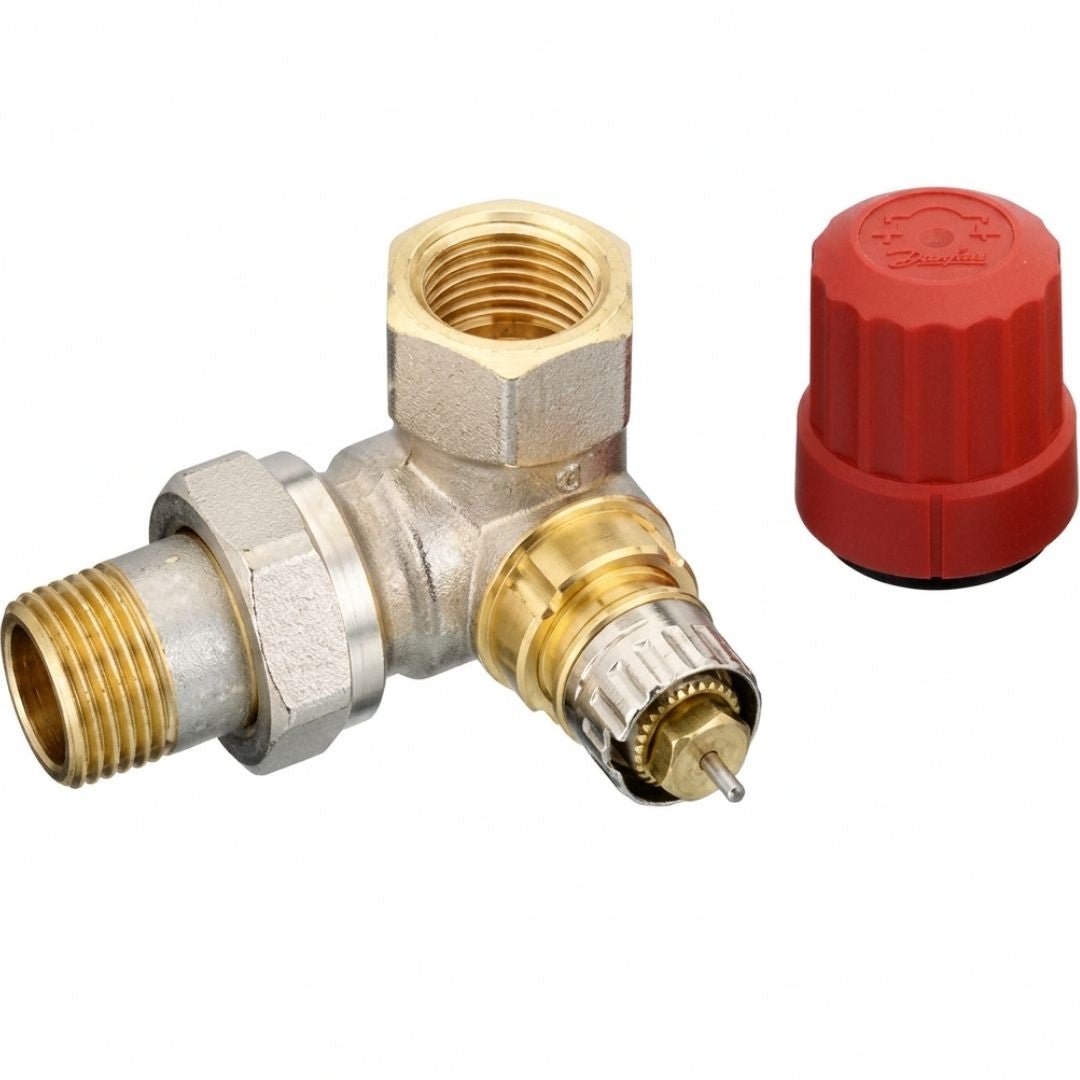

Danfoss 013G0234 RA-N Reglajlı Termostatik Vana Gövdesi – DN15, Sol Dik Köşe Tip, Rp 1/2 × R 1/2
Danfoss 013G0234 RA-N Reglajlı Termostatik Vana Gövdesi – DN15, Sol Dik Köşe Tip, Rp 1/2 × R 1/2
Acele edin, stokta sadece 1 adet kaldı.
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler
Danfoss 013G0234 RA-N, iki borulu radyatörlü ısıtma sistemlerinde kullanılan normal akışlı ve ön ayarlı termostatik vana gövdesidir. Ürün, sol dik köşe bağlantı geometrisine sahiptir ve tesisat borusunun radyatöre sol taraftan dik doğrultuda bağlandığı montajlarda kullanılır.
Vana üzerindeki ön ayar mekanizması, radyatör devresinden geçecek maksimum su debisinin tesisat hesabına göre sınırlandırılmasını sağlar. Ürün 1–7 ve N olmak üzere sekiz farklı ön ayar konumuna sahiptir. Ayar konumlarına bağlı Kv değerleri 0,04 ile 0,73 m³/h arasında değişir. Kvs değeri 0,90 m³/h’dir.
Tesisat tarafında Rp 1/2 iç dişli, radyatör tarafında R 1/2 dış dişli bağlantı bulunur. Maksimum çalışma basıncı 10 bar, test basıncı 16 bar, maksimum diferansiyel basınç 0,60 bar ve maksimum akışkan sıcaklığı 120 °C’dir. Vana gövdesi nikel kaplıdır.
| Özellik | Değer |
|---|---|
| Marka : | Danfoss |
| Model / Seri : | RA-N |
| Ürün kodu : | 013G0234 |
| Ürün tipi : | Ön ayarlı termostatik radyatör vana gövdesi |
| Ürün grubu : | Radyatör vanaları |
| Uygulama : | İki borulu radyatör sistemi |
| Vana boyutu : | DN15 |
| Vana tipi : | Normal akış |
| Gövde tasarımı : | Çift sola köşe / sol dik köşe |
| Ön ayar : | Var |
| Ön ayar konumları : | 1–7 ve N |
| Bağlantı tipi : | İçten dişli |
| Tesisat bağlantısı : | Rp 1/2 iç dişli |
| Radyatör bağlantısı : | R 1/2 dış dişli |
| Kv değeri – Ayar 1 : | 0,04 m³/h |
| Kv değeri – Ayar 2 : | 0,09 m³/h |
| Kv değeri – Ayar 3 : | 0,16 m³/h |
| Kv değeri – Ayar 4 : | 0,25 m³/h |
| Kv değeri – Ayar 5 : | 0,36 m³/h |
| Kv değeri – Ayar 6 : | 0,43 m³/h |
| Kv değeri – Ayar 7 : | 0,52 m³/h |
| Kv değeri – Ayar N : | 0,73 m³/h |
| Kvs değeri : | 0,90 m³/h |
| Maksimum çalışma basıncı : | 10 bar |
| Test basıncı : | 16 bar |
| Maksimum diferansiyel basınç : | 0,60 bar |
| Maksimum akışkan sıcaklığı : | 120 °C |
| Yüzey kaplaması : | Nikel kaplı |
| Pil içerir : | Hayır |
| EU RoHS uygunluğu : | İstisnalarla uyumlu |
| EU RoHS istisna maddesi : | 6(c) |
| REACH aday liste maddesi : | Kurşun, CAS 7439-92-1 |
