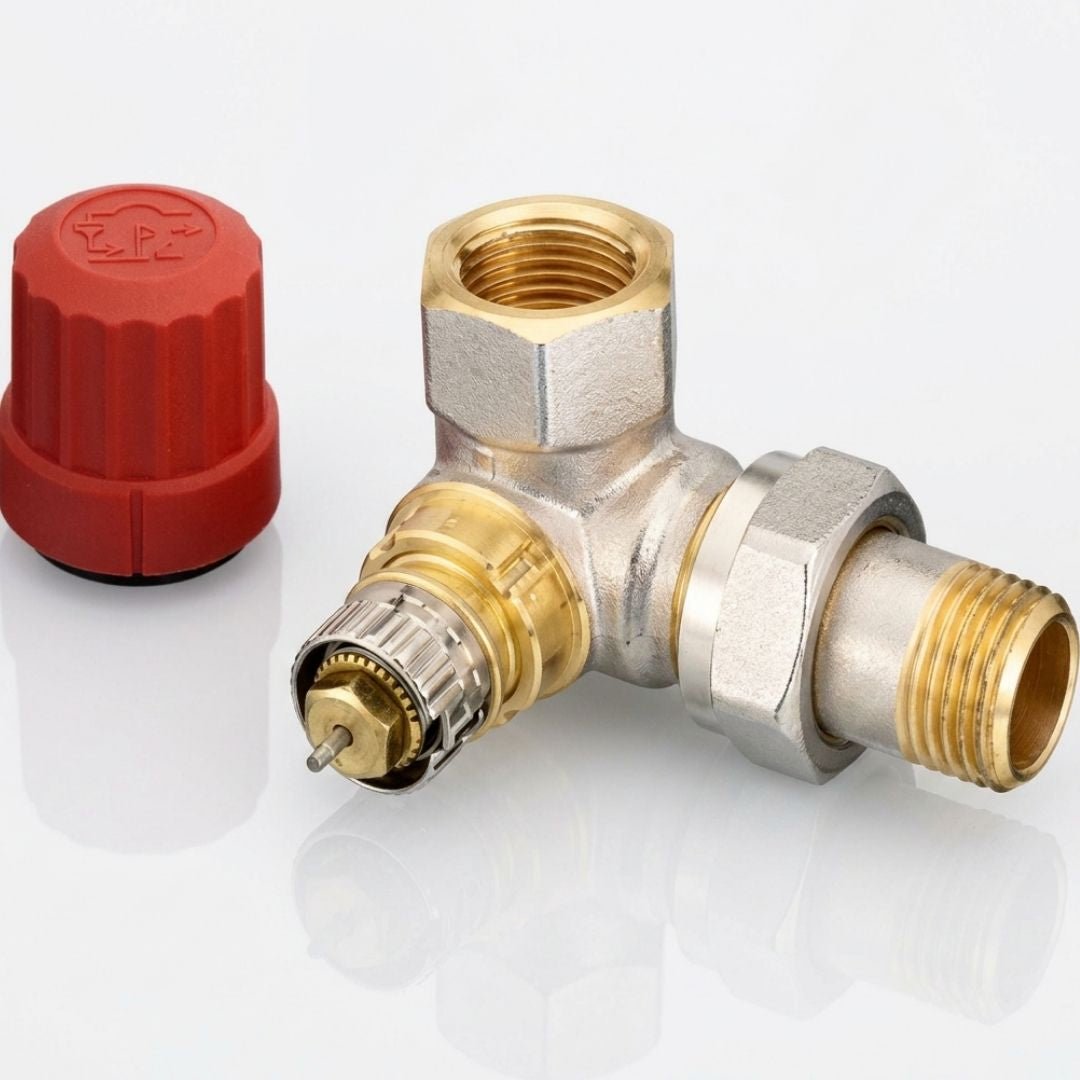

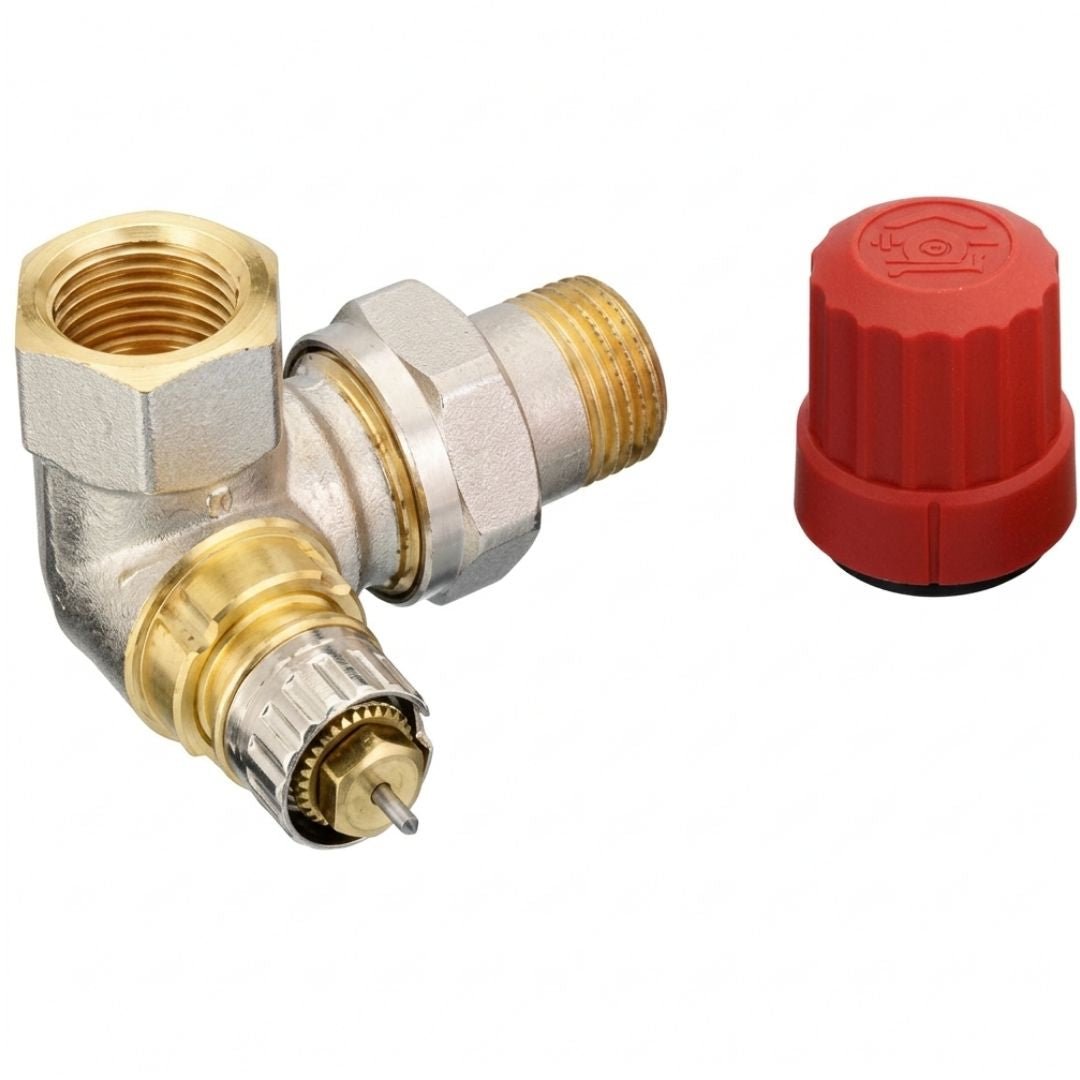

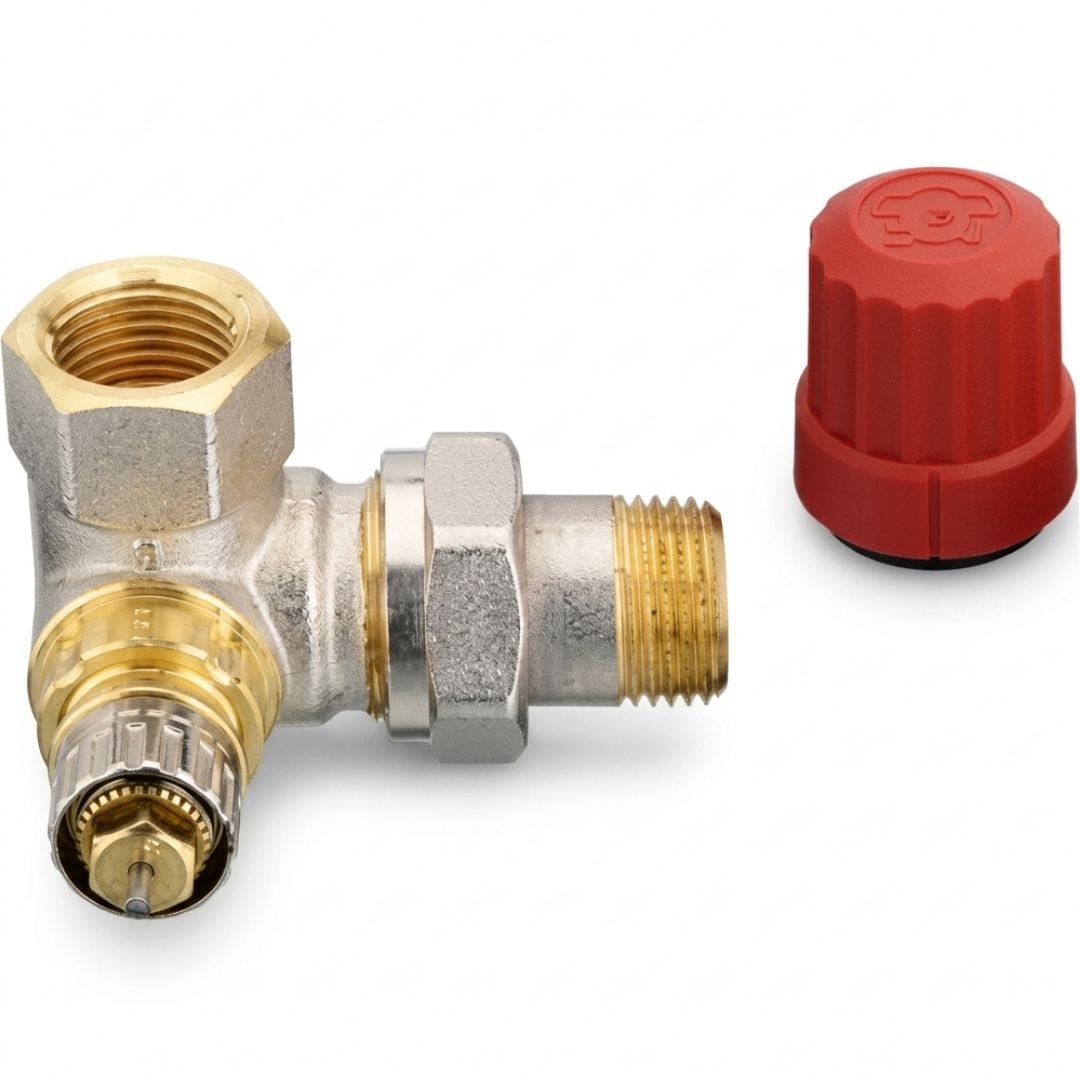

Danfoss 013G0233 RA-N Reglajlı Termostatik Vana Gövdesi – DN15, Sağ Dik Köşe Tip, Rp 1/2 × R 1/2
Danfoss 013G0233 RA-N Reglajlı Termostatik Vana Gövdesi – DN15, Sağ Dik Köşe Tip, Rp 1/2 × R 1/2
Acele edin, stokta sadece 1 adet kaldı.
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler
Danfoss 013G0233 RA-N, iki borulu radyatörlü ısıtma sistemleri için üretilmiş normal akışlı ve ön ayarlı termostatik vana gövdesidir. Ürün, Danfoss teknik kaydında “çift sağa köşe” gövde tasarımıyla tanımlanır. Bu bağlantı geometrisi, tesisat borusunun radyatöre sağ taraftan ve dik doğrultuda bağlandığı montajlarda kullanılır.
Vana üzerindeki ön ayar mekanizması, radyatör devresinden geçecek su debisinin tesisat hesabına göre sınırlandırılmasını sağlar. Ürün 1–7 ve N olmak üzere sekiz farklı ön ayar konumuna sahiptir. Ayar konumlarına göre Kv değerleri 0,04 ile 0,73 m³/h arasında değişirken Kvs değeri 0,90 m³/h’dir.
Tesisat bağlantısı Rp 1/2 iç dişli, radyatör bağlantısı R 1/2 dış dişlidir. Maksimum çalışma basıncı 10 bar, test basıncı 16 bar, maksimum diferansiyel basınç 0,60 bar ve maksimum akışkan sıcaklığı 120 °C’dir. Vana yüzeyi nikel kaplıdır.
| Özellik | Değer |
|---|---|
| Marka : | Danfoss |
| Model / Seri : | RA-N |
| Ürün kodu : | 013G0233 |
| Ürün açıklaması : | Ön ayarlı normal akış vanası |
| Ürün grubu : | Radyatör vanaları |
| Uygulama : | İki borulu sistem |
| Vana boyutu : | DN15 |
| Vana tipi : | Normal akış |
| Gövde tasarımı : | Çift sağa köşe / sağ dik köşe |
| Ölçü standardı : | İzin verilen diğer ölçü standardı |
| Uzatma parçası tipi : | Standart |
| Ön ayar : | Var |
| Bağlantı tipi : | İçten dişli |
| Tesisat bağlantısı : | Rp 1/2 iç dişli |
| Radyatör bağlantısı : | R 1/2 dış dişli |
| Kv değeri – Ayar 1 : | 0,04 m³/h |
| Kv değeri – Ayar 2 : | 0,09 m³/h |
| Kv değeri – Ayar 3 : | 0,16 m³/h |
| Kv değeri – Ayar 4 : | 0,25 m³/h |
| Kv değeri – Ayar 5 : | 0,36 m³/h |
| Kv değeri – Ayar 6 : | 0,43 m³/h |
| Kv değeri – Ayar 7 : | 0,52 m³/h |
| Kv değeri – Ayar N : | 0,73 m³/h |
| Kvs değeri : | 0,90 m³/h |
| Maksimum çalışma basıncı : | 10 bar |
| Test basıncı : | 16 bar |
| Maksimum diferansiyel basınç : | 0,60 bar |
| Maksimum akışkan sıcaklığı : | 120 °C |
| Yüzey kaplaması : | Nikel kaplı |
| Brüt ağırlık : | 0,304 kg |
| Net ağırlık : | 0,291 kg |
| Hacim : | 0,329 litre |
| EAN : | 5702420000657 |
| UNSPSC kodu : | 40101801 |
| Pil içerir : | Hayır |
| CE işareti : | Hayır |
| UL işareti : | Hayır |
| China RoHS uygunluğu : | Kapsam dışı |
| EU RoHS uygunluğu : | İstisnalarla uyumlu |
| EU RoHS istisna maddesi : | 6(c) |
| REACH aday liste maddesi : | Kurşun, CAS 7439-92-1 |
| SCIP dosya numarası : | 559d6453-eea7-4470-b478-48ca4a0b0c86 |
| SCIP ürün adı : | RA-N & -IN Radiator valve 1 |
