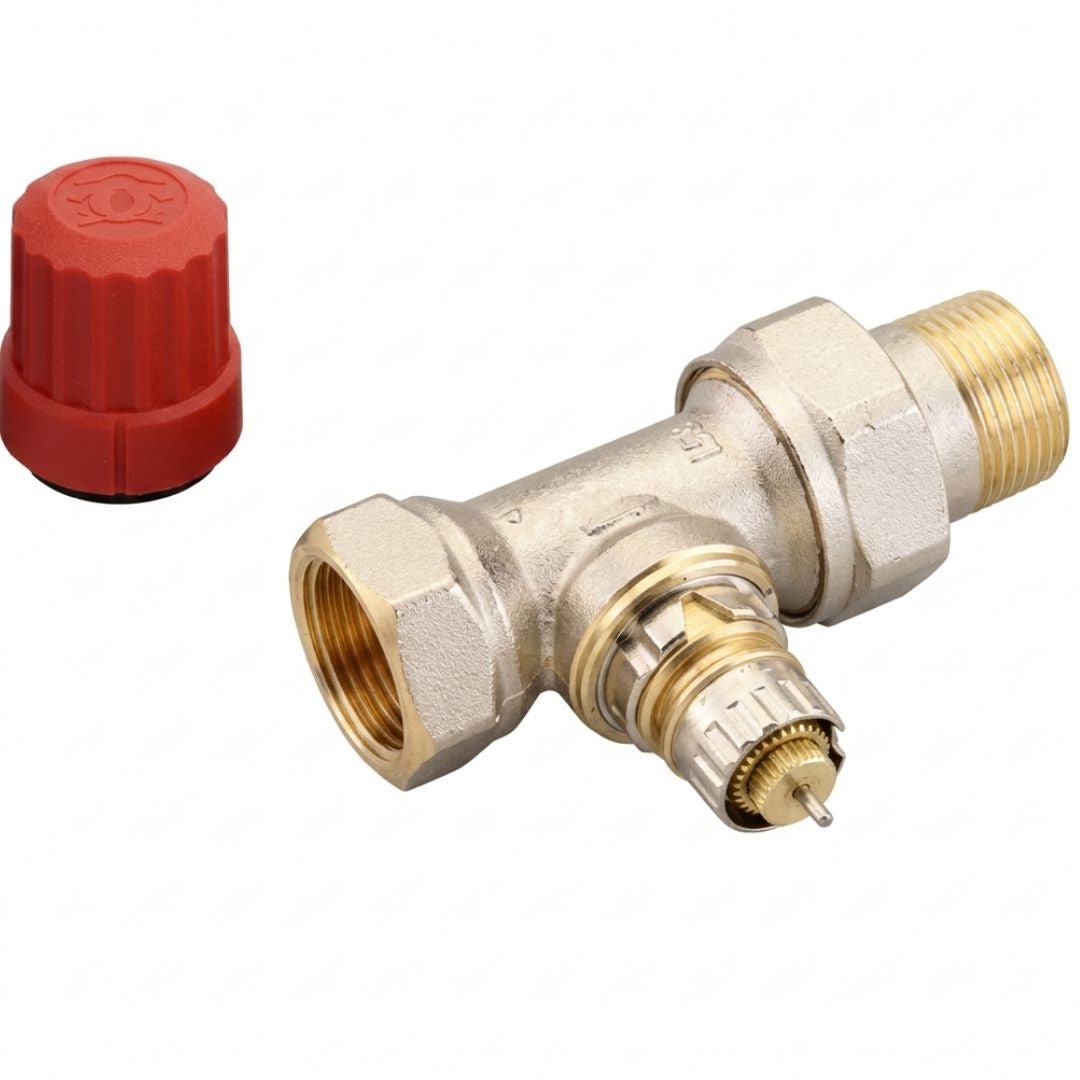

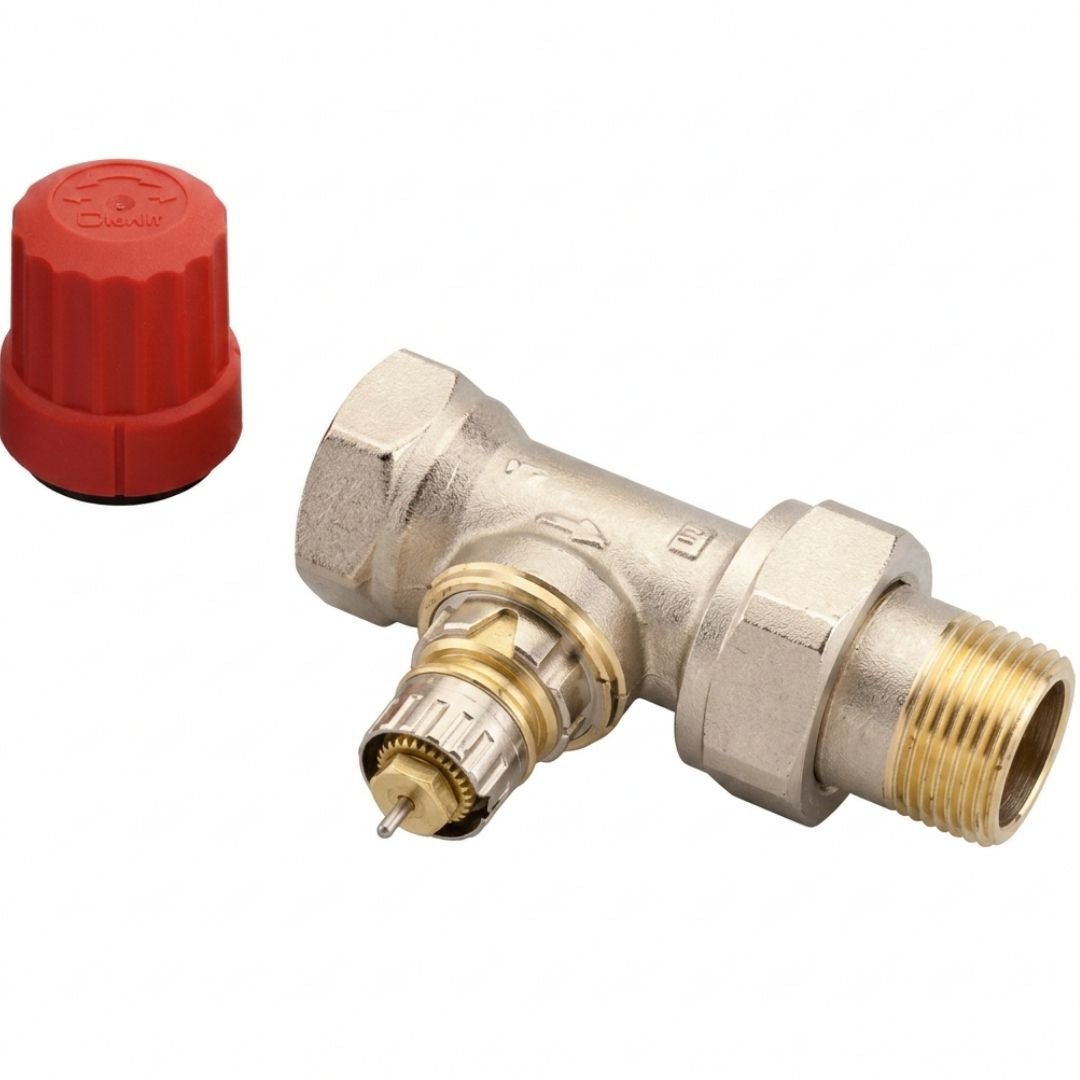

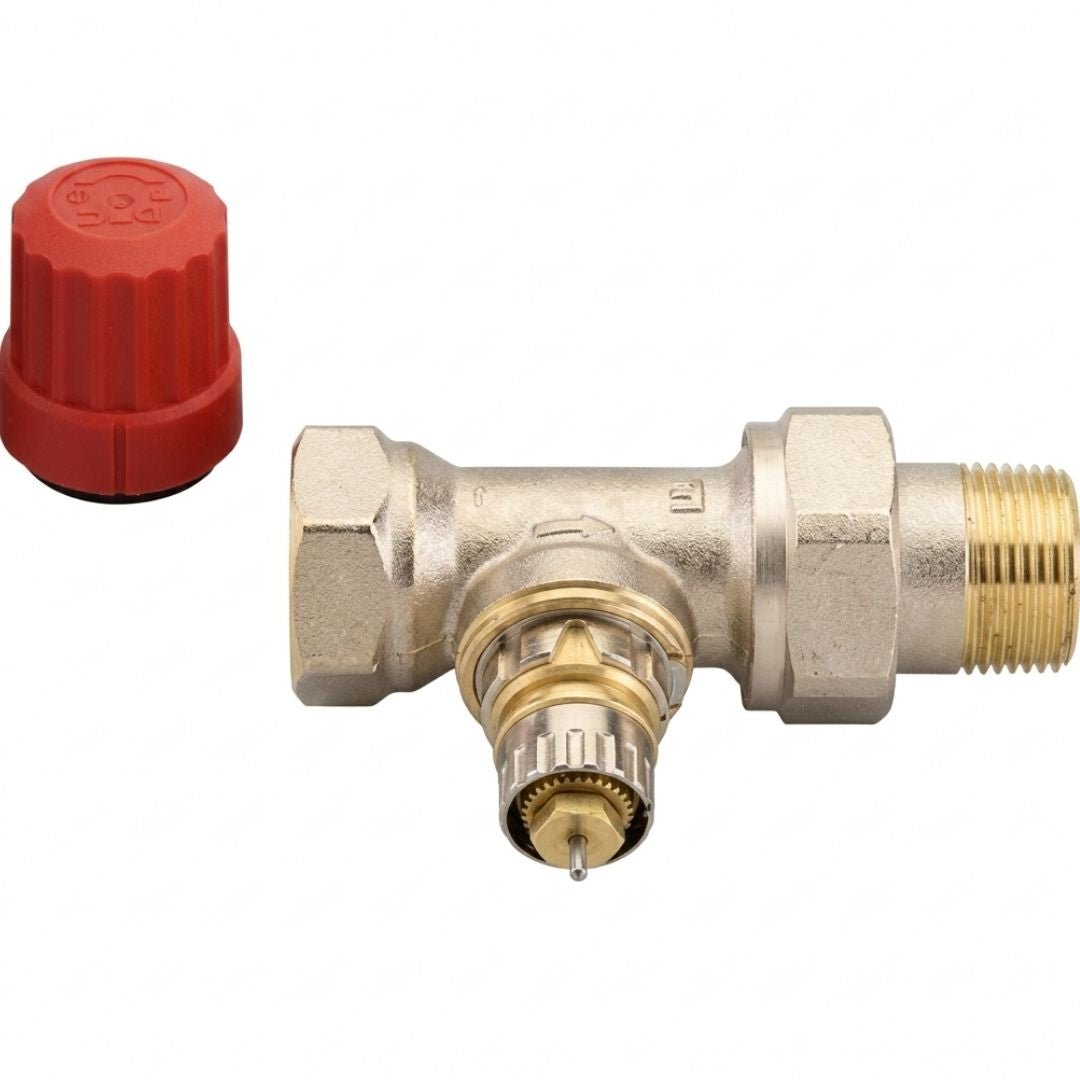

Danfoss 013G0016 RA-N Reglajlı Termostatik Vana Gövdesi – DN20, Standart Düz Tip, Rp 3/4 × R 3/4
Danfoss 013G0016 RA-N Reglajlı Termostatik Vana Gövdesi – DN20, Standart Düz Tip, Rp 3/4 × R 3/4
Acele edin, stokta sadece 1 adet kaldı.
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler
Danfoss 013G0016 RA-N, iki borulu radyatörlü ısıtma sistemlerinde kullanılan normal akışlı ve ön ayarlı termostatik vana gövdesidir. Standart düz gövde tasarımında tesisat ve radyatör bağlantıları aynı eksen üzerinde yer alır.
Vana üzerindeki reglaj mekanizması, radyatör devresinden geçecek maksimum su debisinin tesisat hesabına göre önceden sınırlandırılmasını sağlar. Böylece her radyatöre gerekli debinin yönlendirilmesine ve sistemin hidronik olarak dengelenmesine yardımcı olur. Ön ayar, vana üzerindeki ayar halkası kullanılarak gerçekleştirilir.
Ürün DN20 nominal çapa sahiptir. Tesisat tarafında Rp 3/4 iç dişli, radyatör tarafında R 3/4 dış dişli rakor bağlantısı bulunur. Maksimum çalışma basıncı 10 bar, test basıncı 16 bar, maksimum diferansiyel basınç 0,60 bar ve maksimum akışkan sıcaklığı 120 °C’dir. Vana gövdesi nikel kaplıdır.
| Özellik | Değer |
|---|---|
| Marka : | Danfoss |
| Model / Seri : | RA-N |
| Ürün kodu : | 013G0016 |
| Ürün tipi : | Ön ayarlı termostatik radyatör vana gövdesi |
| Ürün grubu : | Radyatör vanaları |
| Uygulama : | İki borulu radyatör sistemi |
| Vana boyutu : | DN20 |
| Vana tipi : | Normal akış |
| Gövde tasarımı : | Standart düz |
| Ölçü standardı : | F |
| Ön ayar : | Var |
| Ön ayar konumları : | 1–7 ve N |
| Termostatik eleman bağlantısı : | Danfoss RA geçmeli bağlantı |
| Bağlantı tipi : | İç dişli tesisat bağlantısı |
| Tesisat bağlantısı : | Rp 3/4 iç dişli |
| Radyatör bağlantısı : | R 3/4 dış dişli |
| Radyatör bağlantı şekli : | Rakorlu |
| Kv değeri – Ayar 1 : | 0,10 m³/h |
| Kv değeri – Ayar 2 : | 0,15 m³/h |
| Kv değeri – Ayar 3 : | 0,20 m³/h |
| Kv değeri – Ayar 4 : | 0,25 m³/h |
| Kv değeri – Ayar 5 : | 0,32 m³/h |
| Kv değeri – Ayar 6 : | 0,41 m³/h |
| Kv değeri – Ayar 7 : | 0,62 m³/h |
| Kv değeri – Ayar N : | 0,73 m³/h |
| Kvs değeri : | 1,40 m³/h |
| Maksimum çalışma basıncı : | 10 bar |
| Test basıncı : | 16 bar |
| Maksimum diferansiyel basınç : | 0,60 bar |
| Maksimum akışkan sıcaklığı : | 120 °C |
| Gövde malzemesi : | Pirinç |
| Yüzey kaplaması : | Nikel kaplı |
| Akış yönü : | Vana gövdesi üzerindeki ok yönünde |
| Pil içerir : | Hayır |
| EU RoHS uygunluğu : | İstisnalarla uyumlu |
| EU RoHS istisna maddesi : | 6(c) |
| REACH aday liste maddesi : | Kurşun, CAS 7439-92-1 |
