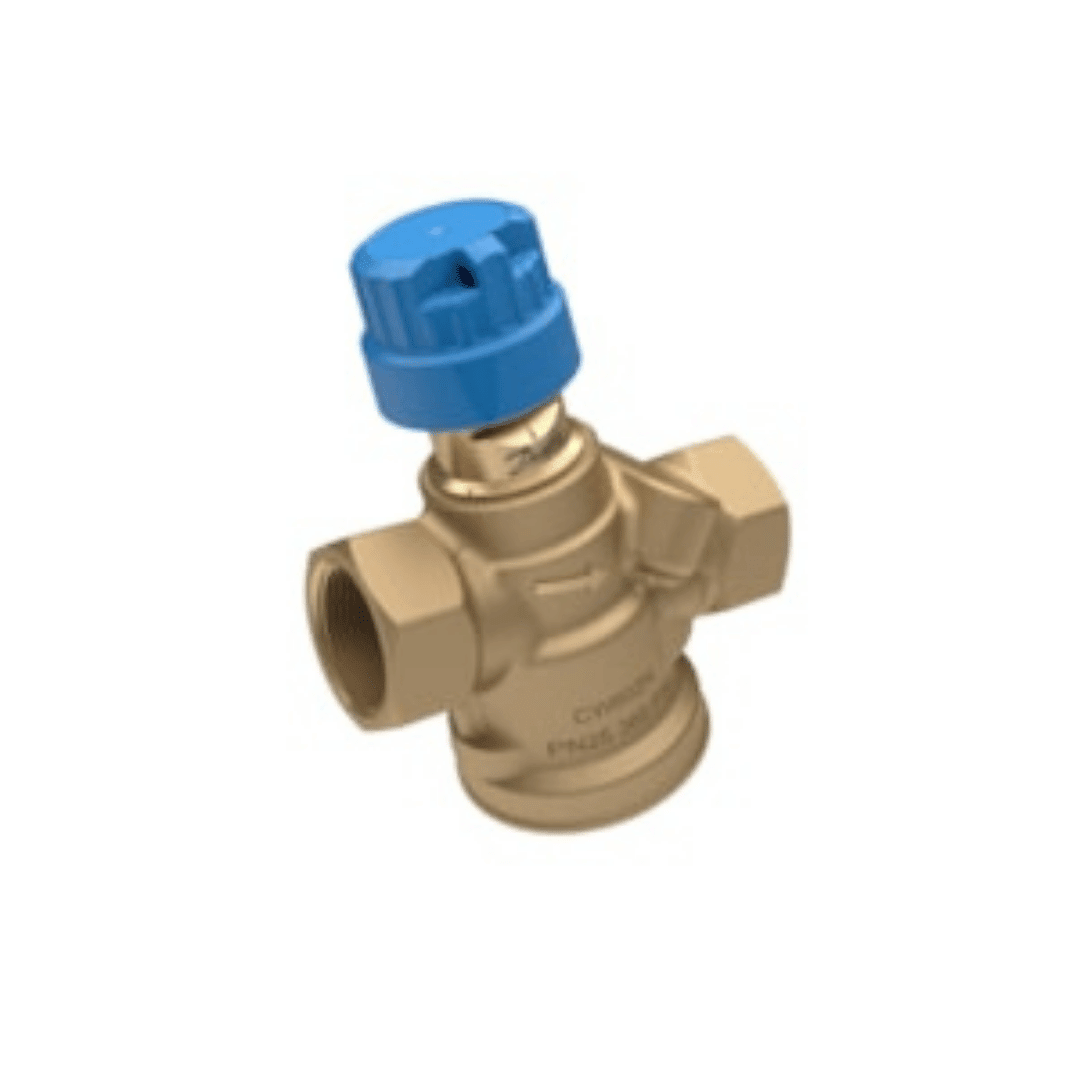

Danfoss 003Z8322 AB-QM Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası (PICV) – DN15 HF (High Flow), İç Dişli (ISO 7/1, Rp 1/2), Test Tapasız, 1200 l/h
Danfoss 003Z8322 AB-QM Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası (PICV) – DN15 HF (High Flow), İç Dişli (ISO 7/1, Rp 1/2), Test Tapasız, 1200 l/h
Normal fiyat
8,835.84TL
Satış fiyatı
8,835.84TL
Normal fiyat
Vergi Dahil
Acele edin, stokta sadece 1 adet kaldı.
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler
AB-QM 003Z8322, diferansiyel basınç değişimlerinden bağımsız olarak ayarlanan debiyi sınırlayan ve aynı gövdede kontrol fonksiyonu sağlayan PICV tipinde bir vanadır. DN15 HF (yüksek debi) versiyonudur; PN25 basınç sınıfında ve test tapası olmayan (without test plugs) konfigürasyonda tanımlanır. Bağlantı tipi iç dişlidir (ISO 7/1, Rp 1/2). Nominal debi 1,200 m³/h (1200 l/h) olarak verilir. Diferansiyel basınç için min. 25 kPa ve maks. 600 kPa değerleri listelenir; başlangıç basıncı 32 kPa’dır. Akışkan sıcaklığı -20…95 °C aralığındadır. Aktüatör bağlantısı M30 x 1.5 ve strok 4 mm’dir.
| Özellik | Değer |
|---|---|
| Model / Seri : | AB-QM |
| Ürün No / Kod : | 003Z8322 |
| Ürün grubu : | Pressure independent balancing and control valves |
| Ürün hattı : | Hydronic Balancing and Controls |
| Açıklama : | AB-QM DN 15 High flow, without test plugs, Internal thread, PN25, pressure independent balancing and control valve |
| Vana boyutu : | DN 15 HF (High flow) |
| Basınç sınıfı : | PN 25 |
| Bağlantı tipleri : | İç dişli (Internal thread ISO 7/1, Rp 1/2) |
| Nominal debi : | 1.200 m³/h (1200 l/h) |
| Akış tipi : | High flow |
| Debi sınırlama : | Yes |
| Diferansiyel basınç (min.) : | 25 kPa |
| Diferansiyel basınç (maks.) : | 600 kPa |
| Başlangıç basıncı : | 32 kPa |
| Akışkan sıcaklığı (min.) : | -20 °C |
| Akışkan sıcaklığı (maks.) : | 95 °C |
| Montaj pozisyonu : | Supply / return pipe |
| Ayar aralığı (min.) : | 10 % |
| Ayar aralığı (maks.) : | 100 % |
| Ayar ölçeği : | Yes |
| Kapatma fonksiyonu : | Yes |
| Kapatma sızdırmazlık (ISO 5208) : | Rate A |
| Önerilen aktüatör ile kaçak sınıfı (IEC 60534-4) : | Class IV |
| Aktüatör bağlantısı : | M30 x 1.5 |
| Strok : | 4.00 mm |
| Test tapaları : | Without test plugs |
| Vana gövde malzemesi : | DZR Brass (CW 602N) |
| Versiyon : | AB-QM 4.0 |
| Depolama/taşıma sıcaklığı (min.) : | -40 °C |
| Depolama/taşıma sıcaklığı (maks.) : | 70 °C |
| Brüt ağırlık : | 0.558 kg |
| Net ağırlık : | 0.503 kg |
| Hacim : | 0.968 L |
