Teknik Özellikler

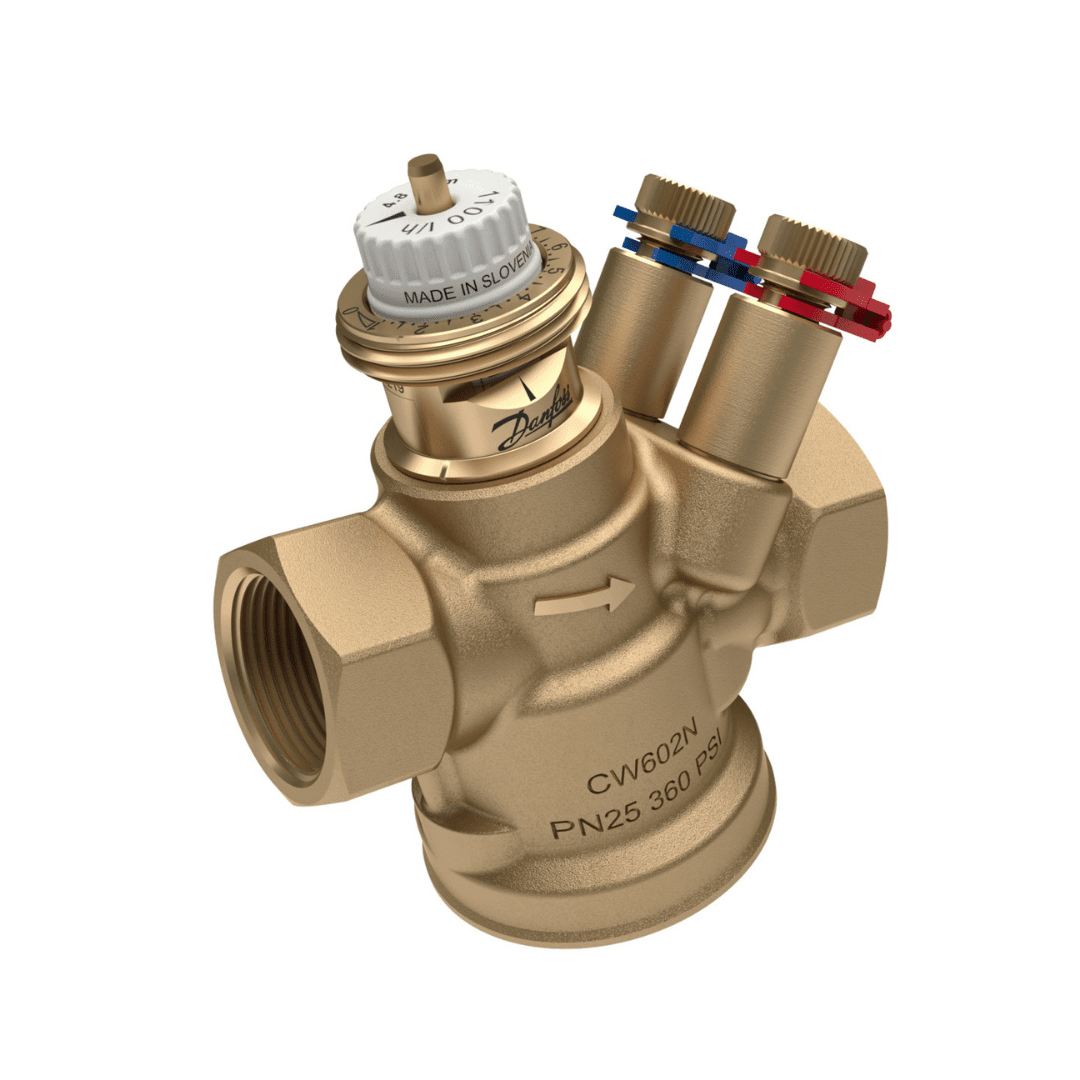

AB-QM 003Z8304, basınç dalgalanmaları olsa da ayarlanan debiyi korumak için “basınçtan bağımsız” çalışan ve aynı gövdede kontrol fonksiyonu sunan kombine balans ve kontrol vanasıdır (PICV). DN20 “High flow (HF)” sınıfındadır ve test tapalı versiyondur. PN25 basınç sınıfında listelenir. Nominal debisi 1,900 m³/h (1900 l/h) olarak verilir. Minimum diferansiyel basınç 25 kPa, maksimum diferansiyel basınç 600 kPa’dır. Aktüatör bağlantısı M30 x 1.5 ve strok 4,00 mm’dir. Gövde malzemesi DZR pirinç (CW602N) olarak belirtilir.

Özellik	Değer
Model / Seri :	AB-QM
Ürün No / Kod :	003Z8304
Ürün grubu :	Pressure independent balancing and control valves
Ürün hattı :	Hydronic Balancing and Controls
Versiyon :	AB-QM 4.0
Vana boyutu :	DN 20
Akış tipi :	High flow (HF)
Nominal debi :	1.900 m³/h (1900 l/h)
Basınç sınıfı :	PN 25
Fark basınç (min.) :	25 kPa
Fark basınç (maks.) :	600 kPa
Başlatma basıncı :	25 kPa
Akışkan sıcaklığı (min.) :	-10 °C
Akışkan sıcaklığı (maks.) :	95 °C
Bağlantı tipi :	İç dişli
Bağlantı standardı :	ISO 7/1
Bağlantı ölçüsü :	Rp 3/4
Test tapaları :	Test tapalı
Aktüatör bağlantısı :	M30 x 1.5
Strok :	4.00 mm
Vana gövdesi malzemesi :	DZR Pirinç (CW 602N)
REACH aday liste maddesi :	Lead (CAS no. 7439-92-1)
SCIP dosya no :	b2a642ef-a80a-42a1-a9af-6eb95466dd1d
SCIP dosyası ürün adı :	AB-QM 10-32 - 4g
Brüt ağırlık :	0.723 kg
Net ağırlık :	0.667 kg
Hacim :	1 L

Ürün Detayları

DN20 HF (High flow) sınıfı; nominal debi 1900 l/h

Test tapalı gövde (ölçüm/diagnostik amaçlı bağlantı
noktaları)

PN25; Δp aralığı 25–600 kPa

M30 x 1.5 aktüatör bağlantısı, 4 mm strok

DZR pirinç (CW602N) gövde

Kullanım Alanları

Terminal ünite devreleri (ör. fan-coil, küçük batarya
hatları)

Isıtma/soğutma hidronik dağıtım sistemlerinde zon/hat debi
sınırlama + kontrol gereken uygulamalar

Basınç dalgalanmalarının yüksek olduğu devrelerde sabit debi
ihtiyacı olan hatlar (PICV uygulamaları)

Danfoss 003Z8304 AB-QM Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası (PICV) – DN20 HF, İç Dişli (ISO 7/1, Rp 3/4), Test Tapalı, PN25, 1900 l/h

Name: Danfoss 003Z8304 AB-QM Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası (PICV) – DN20 HF, İç Dişli (ISO 7/1, Rp 3/4), Test Tapalı, PN25, 1900 l/h
Brand: DANFOSS
Price: 11232.0 TRY
Availability: InStock

11,232.00TL

Vergi Dahil

Stok Kodu: 003Z8304

Marka: DANFOSS

Kategori: Kontrol Vanaları , Vanalar

Garanti Süresi: 24 Ay

Acele edin, stokta sadece 1 adet kaldı.

Danfoss AB-QM 003Z8304, hidronik ısıtma/soğutma devrelerinde debiyi diferansiyel basınç değişimlerinden bağımsız sınırlayan ve kontrol fonksiyonu sağlayan DN20 HF, test tapalı PICV vanadır.
