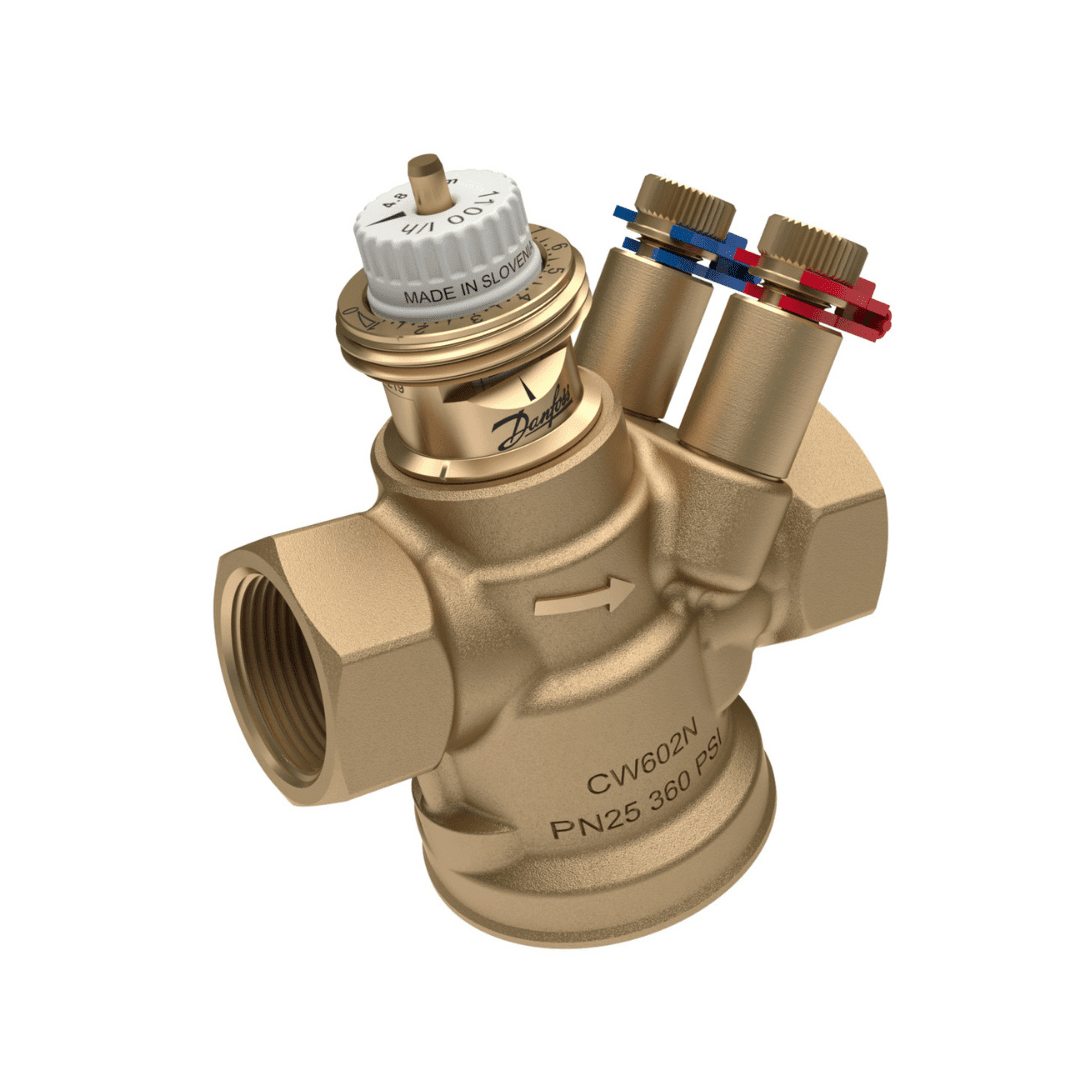

Danfoss 003Z8303 AB - QM Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası (PICV) – DN20, İç Dişli (ISO 7/1, Rp 3/4), Test Tapalı, PN25, 1100 l/h - Mekanik Oda E - Ticaret - 003Z8303 -

Teknik Özellikler

AB-QM 003Z8303, debi sınırlama ve kontrol fonksiyonlarını tek gövdede sunan PICV tipinde bir vanadır. DN20 ölçüsünde, PN25 basınç sınıfındadır ve test tapalı versiyon olarak tanımlanır. İç dişli ISO 7/1 bağlantıya sahiptir (Rp 3/4). Nominal debi 1,100 m³/h (1100 l/h) olarak verilir. Diferansiyel basınç aralığı 16–600 kPa, akışkan sıcaklık aralığı -20…95 °C’dir. Aktüatör bağlantısı M30 x 1.5, strok 4,00 mm’dir; kapatma fonksiyonu mevcut olup ISO 5208’e göre sızdırmazlık Rate A olarak listelenir.

Özellik	Değer
Model / Seri :	AB-QM
Ürün No / Kod :	003Z8303
Ürün grubu :	Pressure independent balancing and control valves
Ürün hattı :	Hydronic Balancing and Controls
Açıklama :	AB-QM DN 20, with test plugs, internal thread, PN25, pressure independent balancing and control valve
Vana boyutu :	DN 20
Basınç sınıfı :	PN 25
Test tapaları :	With test plugs
Bağlantı tipleri :	Internal thread ISO 7/1, Rp 3/4
Nominal debi :	1.100 m³/h (1100 l/h)
Debi sınırlama :	Yes
Diferansiyel basınç (min.) :	16 kPa
Diferansiyel basınç (maks.) :	600 kPa
Akışkan sıcaklığı (min.) :	-20 °C
Akışkan sıcaklığı (maks.) :	95 °C
Montaj pozisyonu :	Supply / return pipe
Ayar aralığı (min.) :	10 %
Ayar aralığı (maks.) :	100 %
Ayar ölçeği :	Yes
Kapatma fonksiyonu :	Yes
Kapatma sızdırmazlık (ISO 5208) :	Rate A
Önerilen aktüatör ile kaçak sınıfı (IEC 60534-4) :	Class IV
Aktüatör bağlantısı :	M30 x 1.5
Strok :	4.00 mm
Vana gövdesi malzemesi :	DZR Brass (CW 602N)
Malzeme açıklaması :	AB-QM DN 20 with TP, Int.
Versiyon :	AB-QM 4.0
Depolama/taşıma sıcaklığı (min.) :	-40 °C
Depolama/taşıma sıcaklığı (maks.) :	70 °C
Brüt ağırlık :	0.736 kg
Net ağırlık :	0.664 kg
Hacim :	0.968 L

Ürün Detayları

DN20, PN25; iç dişli ISO 7/1 bağlantı (Rp 3/4)

Test tapalı gövde (ölçüm/diagnostik için)

Nominal debi 1.100 m³/h; debi sınırlama fonksiyonu mevcut

Δp aralığı 16–600 kPa

M30 x 1.5 aktüatör bağlantısı; strok 4,00 mm; ISO 5208 Rate
A kapatma sızdırmazlığı

Kullanım Alanları

Terminal ünite devreleri (fan-coil, küçük batarya hatları
vb.)

Isıtma/soğutma hidronik sistemlerinde zon/hat bazlı debi
sınırlama ve kontrol gereken uygulamalar

Basınç dalgalanmalarının yüksek olduğu devrelerde sabit debi
ihtiyacı olan hatlar (PICV uygulamaları)

Danfoss 003Z8303 AB-QM Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası (PICV) – DN20, İç Dişli (ISO 7/1, Rp 3/4), Test Tapalı, PN25, 1100 l/h

Name: Danfoss 003Z8303 AB-QM Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası (PICV) – DN20, İç Dişli (ISO 7/1, Rp 3/4), Test Tapalı, PN25, 1100 l/h
Brand: DANFOSS
Price: 10483.2 TRY
Availability: InStock

10,483.20TL

Vergi Dahil

Stok Kodu: 003Z8303

Marka: DANFOSS

Kategori: Kontrol Vanaları , Vanalar

Garanti Süresi: 24 Ay

Acele edin, stokta sadece 1 adet kaldı.

Danfoss AB-QM 003Z8303, hidronik devrelerde ayarlanan debiyi diferansiyel basınç değişimlerinden bağımsız tutup kontrol sağlayan DN20 iç dişli, test tapalı basınçtan bağımsız kombine balans ve kontrol vanasıdır.
