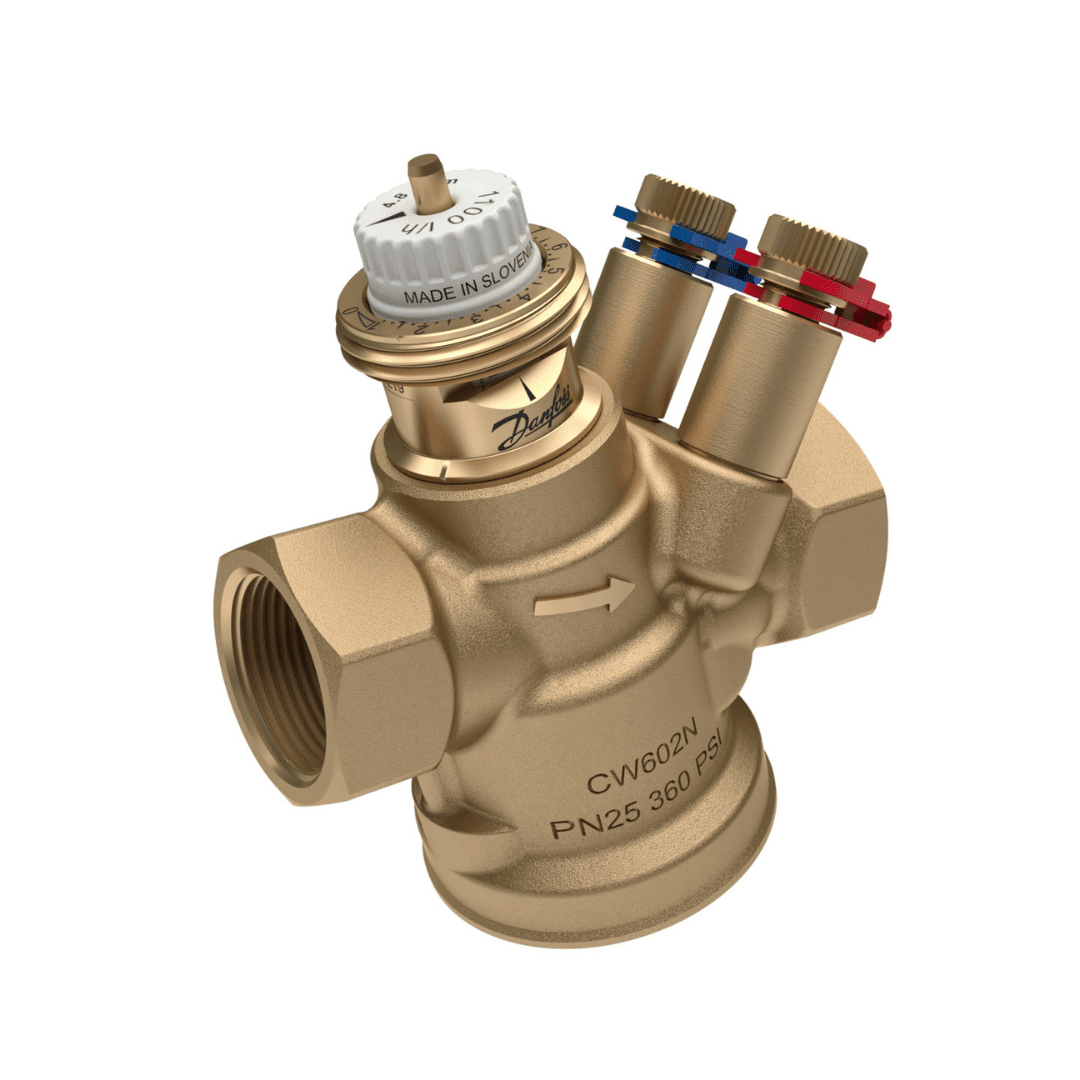

Danfoss 003Z8302 AB - QM Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası (PICV) – DN15 HF, İç Dişli (Rp 1/2), Test Tapalı, 1200 l/h - Mekanik Oda E - Ticaret - 003Z8302 -

Teknik Özellikler

AB-QM 003Z8302; diferansiyel basınç dalgalanmalarından bağımsız debi sınırlama ve kontrol fonksiyonunu aynı gövdede sunan PICV tipinde bir vanadır. DN15 HF (yüksek debi) sınıfında, PN25 basınç sınıfında ve test tapalı versiyondur. Bağlantı tipi iç dişli ISO 7/1 olup bağlantı ölçüsü Rp 1/2’dir. Nominal debi 1,2 m³/h (1200 l/h) olarak verilir; DN15 HF için minimum diferansiyel basınç 25 kPa, maksimum diferansiyel basınç 600 kPa olarak listelenir.

Özellik	Değer
Model / Seri :	AB-QM
Ürün No / Kod :	003Z8302
Ürün grubu :	Pressure independent balancing and control valves (PICV)
Açıklama :	AB-QM DN 15 HF, test tapalı, içten dişli, PN25, basınçtan bağımsız dengeleme ve kontrol vanası
Vana boyutu :	DN 15 HF (High flow)
Basınç sınıfı :	PN 25
Bağlantı tipleri :	İçten diş (Internal thread ISO 7/1)
Bağlantı ölçüsü :	Rp 1/2
Test tapaları :	Test tapalı
Nominal debi :	1.2 m³/h (1200 l/h)
Akış tipi :	Yüksek debi (High flow)
Debi sınırlandırma :	Evet
Ayar ölçeği :	Evet
Ayar aralığı (min.) :	40 %
Ayar aralığı (maks.) :	100 %
Fark basınç (min.) :	25 kPa
Fark basınç (maks.) :	600 kPa
Başlatma basıncı :	25 kPa
Akışkan sıcaklığı (min.) :	-20 °C
Akışkan sıcaklığı (maks.) :	95 °C
Aktüatör bağlantısı :	M30 x 1.5
Strok :	4 mm
Montaj konumu :	Besleme / dönüş borusu
Vana gövdesi malzemesi :	DZR Pirinç (CW 602N)
Versiyon :	AB-QM 4.0
Depolama/taşıma sıcaklığı (min.) :	-40 °C
Depolama/taşıma sıcaklığı (maks.) :	70 °C
Brüt ağırlık :	0.596 kg
Net ağırlık :	0.540 kg
Hacim :	1.0 L

Ürün Detayları

DN15 HF (yüksek debi) sınıfı; nominal debi 1200 l/h

Test tapalı gövde (ölçüm/diagnostik noktaları)

Δp aralığı: 25–600 kPa

M30 x 1.5 aktüatör bağlantısı; strok 4 mm

Kapatma sızdırmazlığı ISO 5208 Rate A

Kullanım Alanları

Terminal ünite devreleri (fan-coil, küçük batarya devreleri
vb.) – PICV uygulamaları

Isıtma/soğutma hidronik dağıtım sistemlerinde debi sınırlama
+ kontrol gereken hatlar

Danfoss 003Z8302 AB-QM Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası (PICV) – DN15 HF, İç Dişli (Rp 1/2), Test Tapalı, 1200 l/h

Name: Danfoss 003Z8302 AB-QM Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası (PICV) – DN15 HF, İç Dişli (Rp 1/2), Test Tapalı, 1200 l/h
Brand: DANFOSS
Price: 9360.0 TRY
Availability: InStock

9,360.00TL

Vergi Dahil

Stok Kodu: 003Z8302

Marka: DANFOSS

Kategori: Kontrol Vanaları , Vanalar

Garanti Süresi: 24 Ay

Acele edin, stokta sadece 1 adet kaldı.

Danfoss AB-QM 003Z8302, hidronik ısıtma/soğutma devrelerinde ayarlanan debiyi diferansiyel basınç değişimlerinden bağımsız tutan DN15 HF, test tapalı, iç dişli PICV kombine balans ve kontrol vanasıdır.
