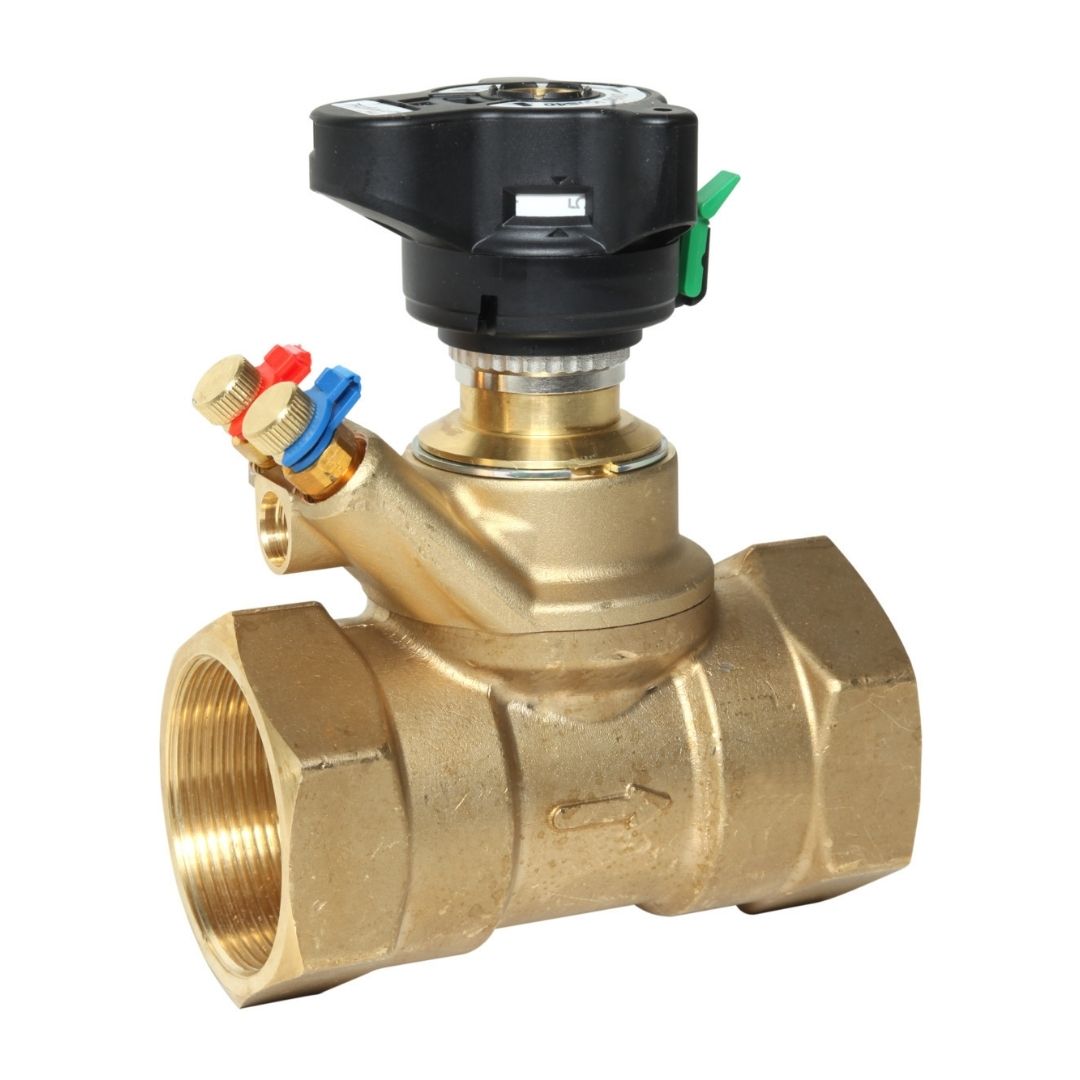

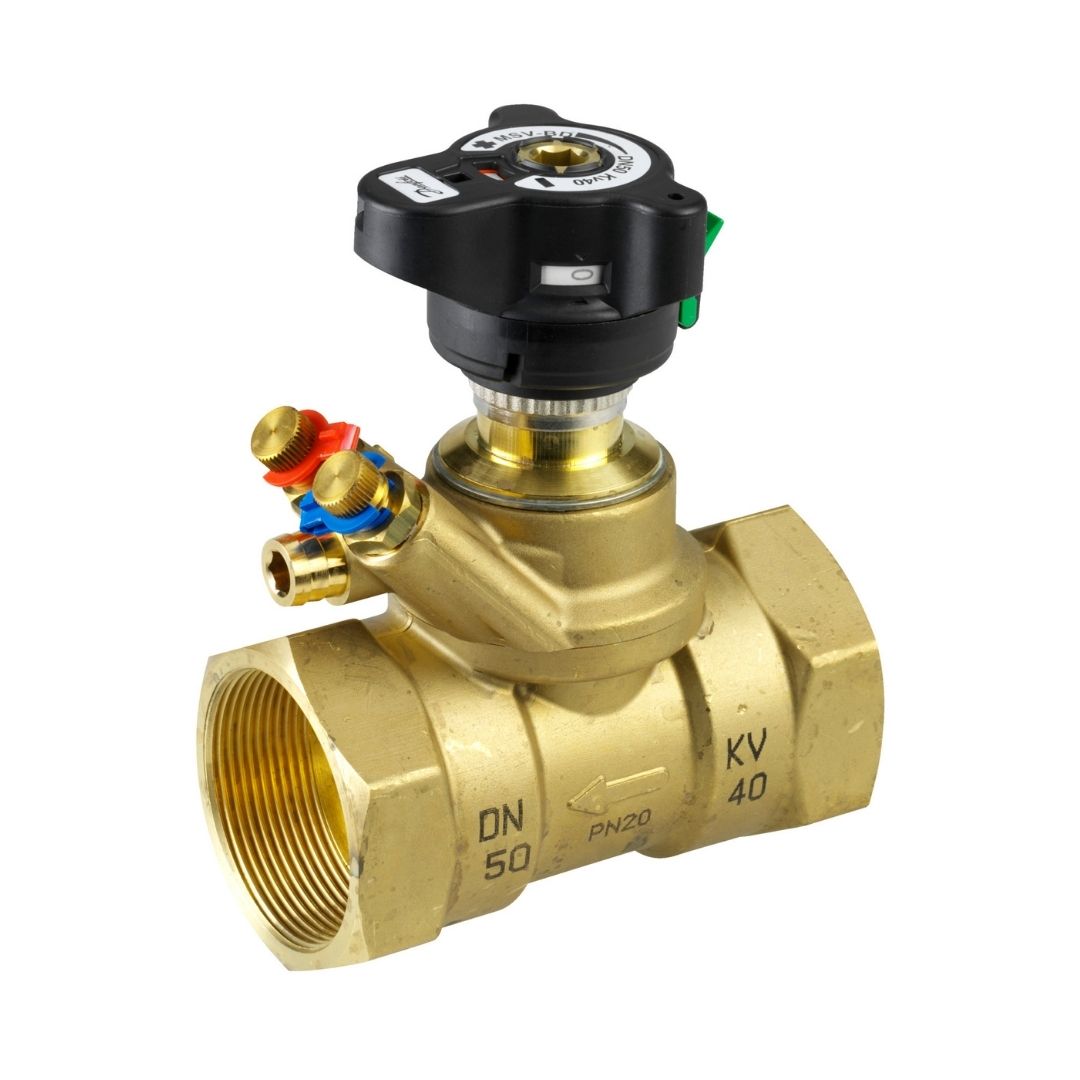

Danfoss 003Z4006 LENO™ MSV-BD Statik Balans Vanası – DN50, G 2 İç Dişli, Kvs 40,0, PN20
Danfoss 003Z4006 LENO™ MSV-BD Statik Balans Vanası – DN50, G 2 İç Dişli, Kvs 40,0, PN20
Acele edin, stokta sadece 1 adet kaldı.
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler
Danfoss 003Z4006 LENO™ MSV-BD, ısıtma ve soğutma tesisatlarındaki devrelerin manuel olarak dengelenmesi amacıyla kullanılan ön ayarlı statik balans vanasıdır. Sabit debili hidronik sistemlerde kullanılması önerilir ve sistem tasarımına bağlı olarak gidiş veya dönüş hattına monte edilebilir.
Vana üzerindeki sayısal ayar skalası, tesisat projesinde hesaplanan debiye karşılık gelen vana açıklığının ayarlanmasını sağlar. Ayar kilitleme mekanizması, belirlenen ön ayar değerinin işletme sırasında korunmasına yardımcı olur.
Entegre test nipelleri üzerinden vana üzerindeki diferansiyel basınç ölçülerek devreden geçen debi kontrol edilebilir. Ölçüm ve tahliye istasyonunun 360° döndürülebilir yapısı, farklı montaj konumlarında ölçüm noktalarına erişimi kolaylaştırır.
Üründe kesme ve tahliye fonksiyonları bulunur. Tahliye bağlantısı, vananın giriş ve çıkış taraflarının ayrı ayrı boşaltılmasına imkân verir. Kesme fonksiyonunun sızdırmazlık sınıfı ISO 5208 Rate A’dır.
Ürün DN50 nominal çapa, ISO 228-1 standardına uygun G 2 iç dişli bağlantıya, 40,0 m³/h Kvs değerine ve PN20 basınç sınıfına sahiptir. Vana gövdesi çinkosuzlaşmaya dayanıklı DZR pirinçten üretilmiştir.
| Özellik | Değer |
|---|---|
| Marka : | Danfoss |
| Model / Seri : | LENO™ MSV-BD |
| Ürün kodu : | 003Z4006 |
| Ürün açıklaması : | MSV-BD DN50 iç dişli manuel balans vanası |
| Ürün tipi : | Manuel ön ayarlı statik balans vanası |
| Ürün grubu : | Manuel balans |
| Ürün hattı : | Hidronik balans ve kontrol |
| Uygulama : | Isıtma ve soğutma sistemlerinde hidronik balans |
| Önerilen sistem tipi : | Sabit debili sistemler |
| Montaj hattı : | Gidiş veya dönüş |
| Nominal çap : | DN50 |
| Bağlantı tipi : | İç dişli |
| Bağlantı standardı : | ISO 228-1 |
| Bağlantı ölçüsü : | G 2 |
| Kvs değeri : | 40,0 m³/h |
| Basınç sınıfı : | PN20 |
| Maksimum diferansiyel basınç aralığı : | 2,50 bar |
| Minimum diferansiyel basınç : | 3 kPa |
| Minimum akışkan sıcaklığı : | −20 °C |
| Maksimum akışkan sıcaklığı : | 120 °C |
| Ayar skalası : | Var |
| Ön ayar kilitleme : | Var |
| Kesme fonksiyonu : | Var |
| Kesme sızdırmazlık sınıfı : | ISO 5208 Rate A |
| Tahliye fonksiyonu : | Var |
| Test nipelleri : | Var |
| Ölçüm iğnesi uyumluluğu : | Ø 3 mm |
| Ölçüm ve tahliye istasyonu : | 360° döndürülebilir |
| El çarkı : | Sökülebilir |
| Alyan anahtarla açma-kapatma : | Var |
| Açık-kapalı göstergesi : | Renk göstergeli |
| Vana gövdesi malzemesi : | DZR pirinç |
| Malzeme açıklaması : | MSV-BD DN50 G 2 iç dişli |
| Brüt ağırlık : | 2,612 kg |
| Net ağırlık : | 2,600 kg |
| Hacim : | 3,321 litre |
| EAN / UPC : | 5702420084107 |
| Pil içerir : | Hayır |
| Tehlikeli madde sınıflandırması : | Tehlikeli ürünler için geçerli değil |
| China RoHS uygunluğu : | Kapsam dışı |
| EU RoHS uygunluğu : | İstisnalarla uyumlu |
| EU RoHS istisna maddesi : | 6(c) |
| REACH aday liste maddesi : | Kurşun, CAS 7439-92-1 |
| SCIP dosya numarası : | d3bbd2ff-8ad7-4cf6-81e8-999b1f153c41 |
| SCIP ürün adı : | MSV-BD DN15-DN50 (2) |
| Proposition 65 : | Kanser ve üreme sağlığı zararı uyarısı |
