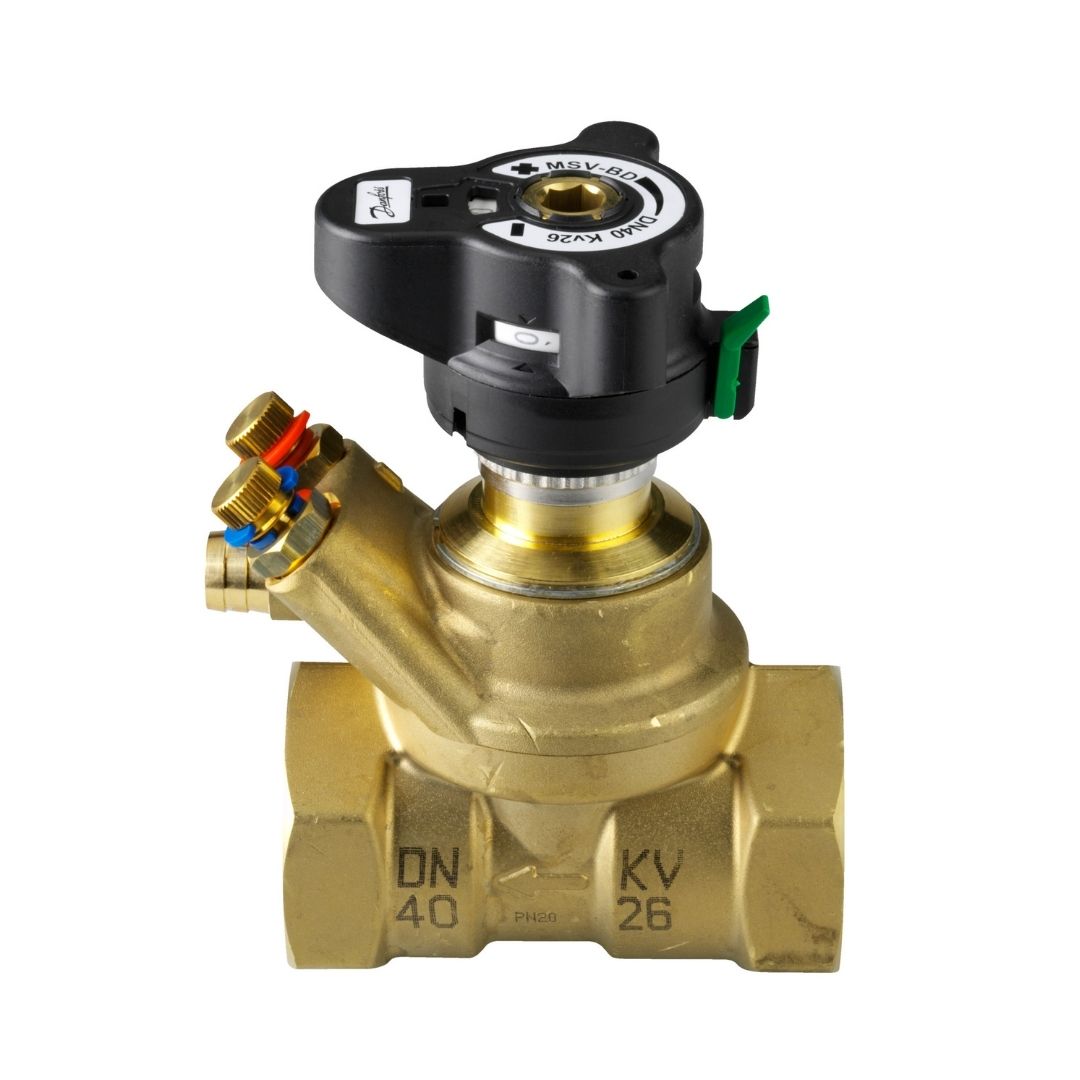

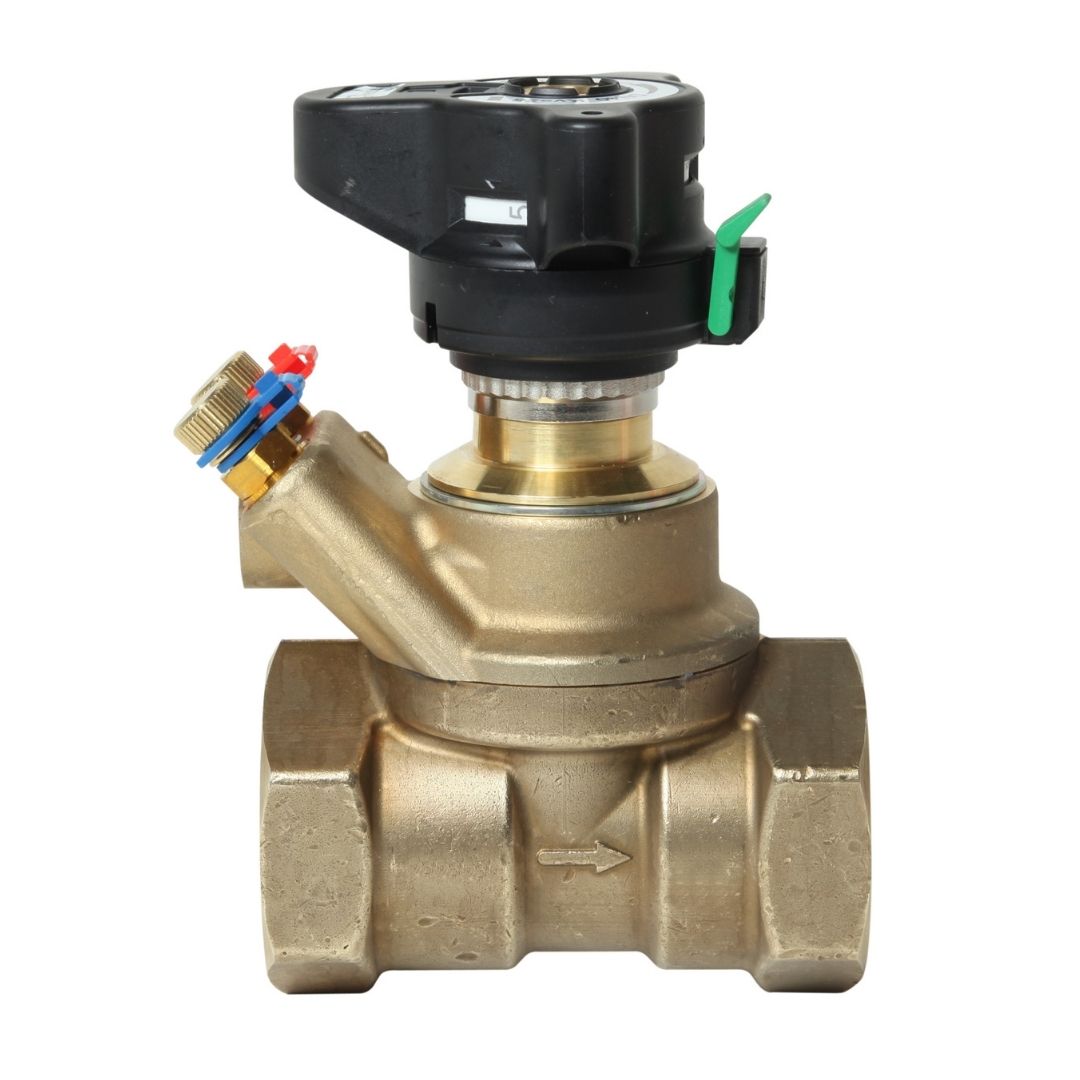

Danfoss 003Z4005 LENO™ MSV-BD Statik Balans Vanası – DN40, G 1 1/2 İç Dişli, Kvs 26,0, PN20
Danfoss 003Z4005 LENO™ MSV-BD Statik Balans Vanası – DN40, G 1 1/2 İç Dişli, Kvs 26,0, PN20
Acele edin, stokta sadece 1 adet kaldı.
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler
Danfoss 003Z4005 LENO™ MSV-BD, ısıtma ve soğutma tesisatlarındaki devrelerin manuel olarak dengelenmesi amacıyla kullanılan ön ayarlı statik balans vanasıdır. Sabit debili hidronik sistemlerde kullanılması önerilir. Sistem tasarımına ve belirtilen akış yönüne uygun olarak gidiş veya dönüş hattına monte edilebilir.
Vana üzerindeki sayısal ön ayar skalası, tesisat projesinde hesaplanan debiye karşılık gelen vana açıklığının belirlenmesini ve ayarın kilitlenmesini sağlar. Entegre test nipelleri üzerinden diferansiyel basınç ölçülerek devreden geçen debi kontrol edilebilir.
Ölçüm ve tahliye istasyonu 360° döndürülebilir. Bu yapı, farklı montaj konumlarında test ve tahliye bağlantılarına erişimi kolaylaştırır. Tahliye bağlantısı, vananın giriş ve çıkış taraflarının ayrı ayrı boşaltılmasına imkân verir.
Üründe kesme fonksiyonu bulunur ve kapatma sızdırmazlık sınıfı ISO 5208 Rate A’dır. Sökülebilir el çarkı, alyan anahtarla açma-kapatma özelliği ve renkli açık-kapalı göstergesi montaj ve işletme işlemlerini destekler.
Ürün DN40 nominal çapa, ISO 228-1 standardına uygun G 1 1/2 iç dişli bağlantıya, 26,0 m³/h Kvs değerine ve PN20 basınç sınıfına sahiptir. Vana gövdesi çinkosuzlaşmaya dayanıklı DZR pirinçten üretilmiştir.
| Özellik | Değer |
|---|---|
| Marka : | Danfoss |
| Model / Seri : | LENO™ MSV-BD |
| Ürün kodu : | 003Z4005 |
| Ürün tipi : | Manuel ön ayarlı statik balans vanası |
| Ürün grubu : | Manuel balans |
| Ürün hattı : | Hidronik balans ve kontrol |
| Uygulama : | Isıtma ve soğutma sistemlerinde hidronik balans |
| Önerilen sistem tipi : | Sabit debili sistemler |
| Montaj hattı : | Gidiş veya dönüş |
| Nominal çap : | DN40 |
| Bağlantı tipi : | İç dişli |
| Bağlantı standardı : | ISO 228-1 |
| Bağlantı ölçüsü : | G 1 1/2 |
| Kvs değeri : | 26,0 m³/h |
| Basınç sınıfı : | PN20 |
| Maksimum diferansiyel basınç aralığı : | 2,50 bar |
| Diferansiyel basınç : | 3 kPa |
| Minimum akışkan sıcaklığı : | −20 °C |
| Maksimum akışkan sıcaklığı : | 120 °C |
| Ön ayar skalası : | Var |
| Ön ayar kilitleme : | Var |
| Kesme fonksiyonu : | Var |
| Kesme sızdırmazlık sınıfı : | ISO 5208 Rate A |
| Tahliye fonksiyonu : | Var |
| Test nipelleri : | Var |
| Ölçüm iğnesi uyumluluğu : | Ø 3 mm |
| Ölçüm ve tahliye istasyonu : | 360° döndürülebilir |
| El çarkı : | Sökülebilir |
| Alyan anahtarla açma-kapatma : | Var |
| Açık-kapalı göstergesi : | Renk göstergeli |
| Vana gövdesi malzemesi : | DZR pirinç |
| Malzeme açıklaması : | MSV-BD DN40 G 1 1/2 iç dişli |
| Brüt ağırlık : | 1,904 kg |
| Net ağırlık : | 1,750 kg |
| Hacim : | 2,206 litre |
| EAN / UPC : | 5702420084862 |
| Pil içerir : | Hayır |
| China RoHS uygunluğu : | Kapsam dışı |
| EU RoHS uygunluğu : | İstisnalarla uyumlu |
| EU RoHS istisna maddesi : | 6(c) |
| REACH aday liste maddesi : | Kurşun, CAS 7439-92-1 |
| SCIP dosya numarası : | d3bbd2ff-8ad7-4cf6-81e8-999b1f153c41 |
| SCIP ürün adı : | MSV-BD DN15-DN50 (2) |
| Proposition 65 : | Kanser ve üreme sağlığı zararı uyarısı |
