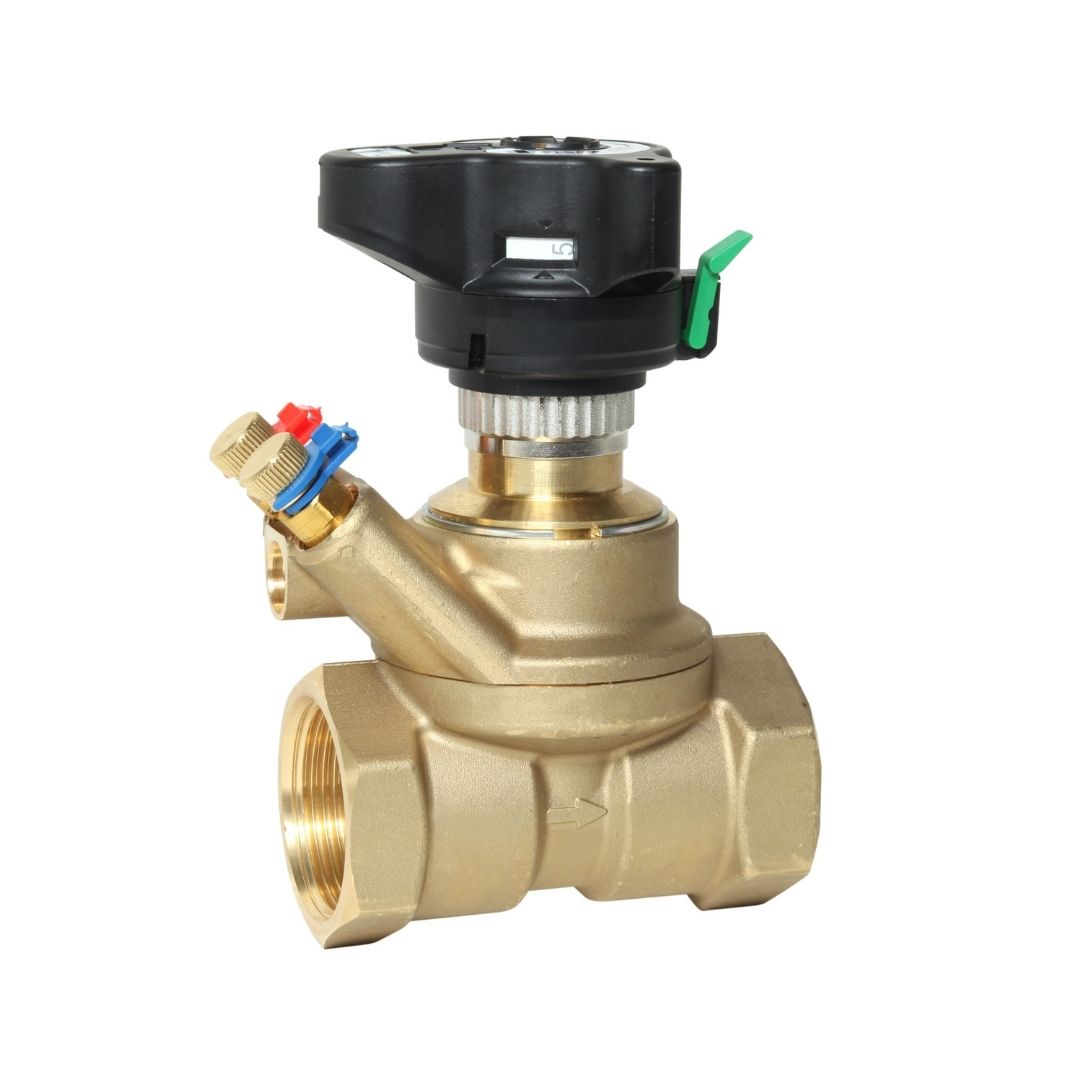

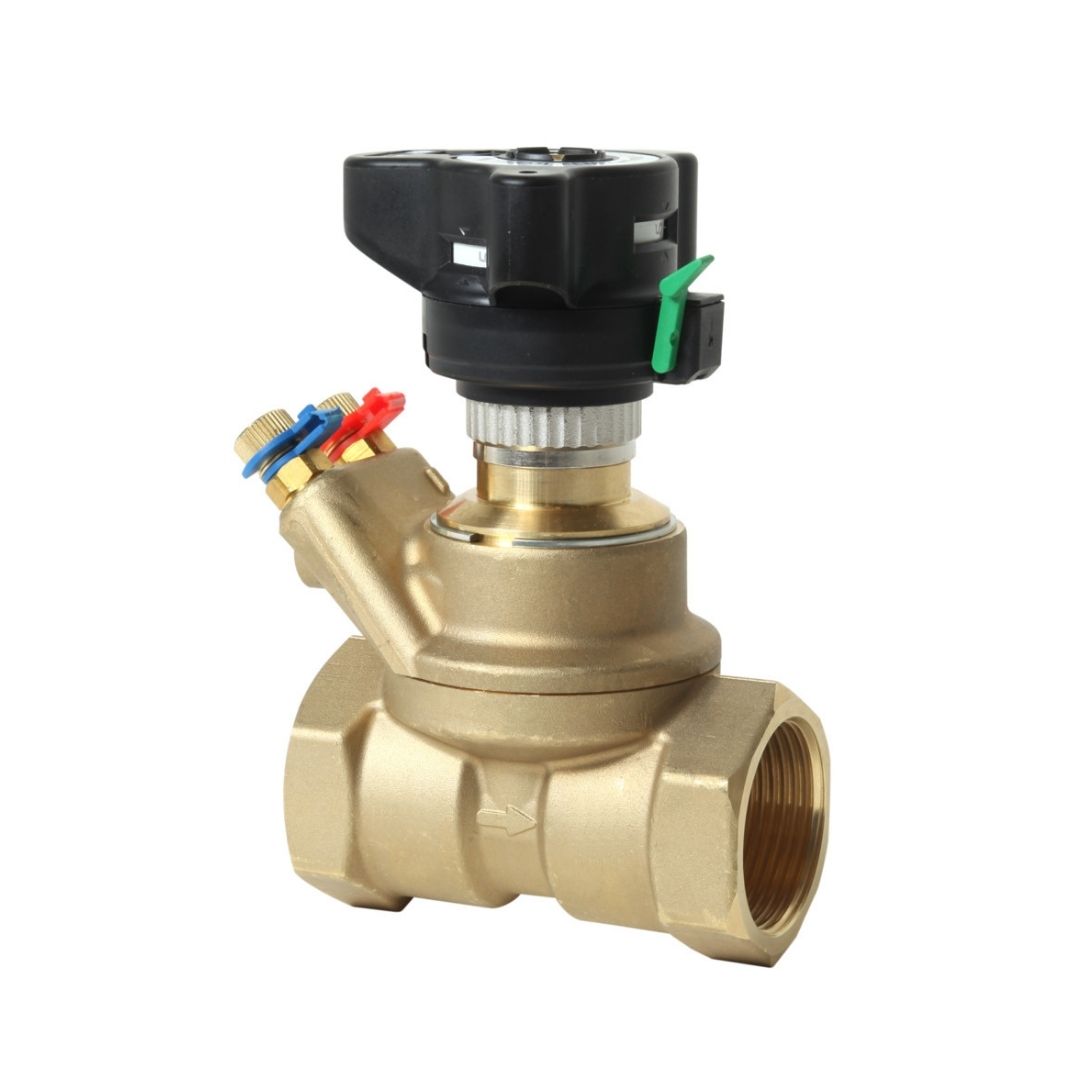

Danfoss 003Z4004 LENO™ MSV-BD Statik Balans Vanası – DN32, G 1 1/4 İç Dişli, Kvs 18,0, PN20
Danfoss 003Z4004 LENO™ MSV-BD Statik Balans Vanası – DN32, G 1 1/4 İç Dişli, Kvs 18,0, PN20
Acele edin, stokta sadece 1 adet kaldı.
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler
Danfoss 003Z4004 LENO™ MSV-BD, ısıtma ve soğutma tesisatlarındaki devrelerin manuel olarak dengelenmesi için kullanılan ön ayarlı statik balans vanasıdır. Sabit debili hidronik sistemlerde kullanılması önerilir ve sistem tasarımına bağlı olarak gidiş veya dönüş hattına monte edilebilir.
Vana üzerindeki sayısal ön ayar skalası, tesisat projesinde hesaplanan debiye karşılık gelen vana açıklığının ayarlanmasını ve bu ayarın kilitlenmesini sağlar. Entegre test nipelleri üzerinden diferansiyel basınç ölçülerek devreden geçen debi kontrol edilebilir.
Ölçüm ve tahliye istasyonu 360° döndürülebilir. Bu yapı, vananın farklı montaj konumlarında ölçüm ve tahliye bağlantılarına erişilmesini kolaylaştırır. Tahliye fonksiyonu, vananın giriş ve çıkış taraflarının ayrı ayrı boşaltılmasına olanak verir.
Üründe kesme fonksiyonu bulunur ve kapatma sızdırmazlığı ISO 5208 Rate A sınıfındadır. Sökülebilir el çarkı, alyan anahtarla açma-kapatma özelliği ve açık-kapalı renk göstergesi montaj ve işletme işlemlerini destekler.
Ürün DN32 nominal çapa, ISO 228-1 standardına uygun G 1 1/4 iç dişli bağlantıya, 18,0 m³/h Kvs değerine ve PN20 basınç sınıfına sahiptir. Vana gövdesi çinkosuzlaşmaya dayanıklı DZR pirinçten üretilmiştir.
| Özellik | Değer |
|---|---|
| Marka : | Danfoss |
| Model / Seri : | LENO™ MSV-BD |
| Ürün kodu : | 003Z4004 |
| Ürün tipi : | Manuel ön ayarlı statik balans vanası |
| Ürün grubu : | Manuel balans |
| Ürün hattı : | Hidronik balans ve kontrol |
| Uygulama : | Isıtma ve soğutma sistemlerinde hidronik balans |
| Önerilen sistem tipi : | Sabit debili sistemler |
| Montaj hattı : | Gidiş veya dönüş |
| Nominal çap : | DN32 |
| Bağlantı tipi : | İç dişli |
| Bağlantı standardı : | ISO 228-1 |
| Bağlantı ölçüsü : | G 1 1/4 |
| Kvs değeri : | 18,0 m³/h |
| Basınç sınıfı : | PN20 |
| Maksimum diferansiyel basınç aralığı : | 2,50 bar |
| Diferansiyel basınç değeri : | 3 kPa |
| Minimum akışkan sıcaklığı : | −20 °C |
| Maksimum akışkan sıcaklığı : | 120 °C |
| Ön ayar skalası : | Var |
| Ön ayar kilitleme : | Var |
| Kesme fonksiyonu : | Var |
| Kesme sızdırmazlık sınıfı : | ISO 5208 Rate A |
| Tahliye fonksiyonu : | Var |
| Test nipelleri : | Var |
| Test nipeli uyumluluğu : | Ø 3 mm ölçüm iğnesi |
| Ölçüm ve tahliye istasyonu : | 360° döndürülebilir |
| El çarkı : | Sökülebilir |
| Alyan anahtarla açma-kapatma : | Var |
| Açık-kapalı göstergesi : | Renk göstergeli |
| Vana gövdesi malzemesi : | DZR pirinç |
| Malzeme açıklaması : | MSV-BD DN32, G 1 1/4 iç dişli |
| Brüt ağırlık : | 1,82 kg |
| Net ağırlık : | 1,82 kg |
| Hacim : | 2,123 litre |
| EAN / UPC : | 5702420084848 |
| Pil içerir : | Hayır |
| China RoHS uygunluğu : | Kapsam dışı |
| EU RoHS uygunluğu : | İstisnalarla uyumlu |
| EU RoHS istisna maddesi : | 6(c) |
| REACH aday liste maddesi : | Kurşun, CAS 7439-92-1 |
| SCIP dosya numarası : | d3bbd2ff-8ad7-4cf6-81e8-999b1f153c41 |
| SCIP ürün adı : | MSV-BD DN15-DN50 (2) |
| Proposition 65 : | Kanser ve üreme sağlığı zararı uyarısı |
