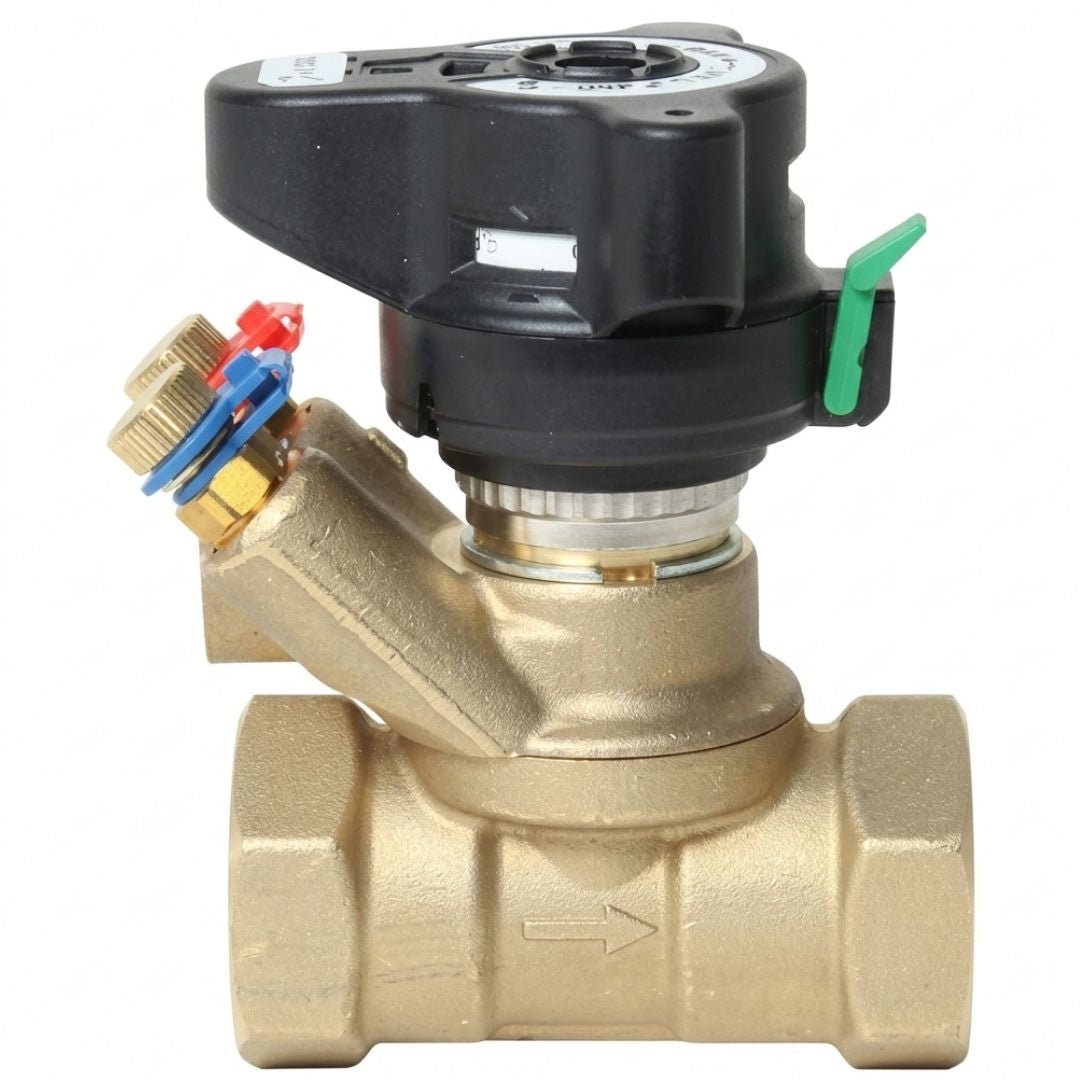

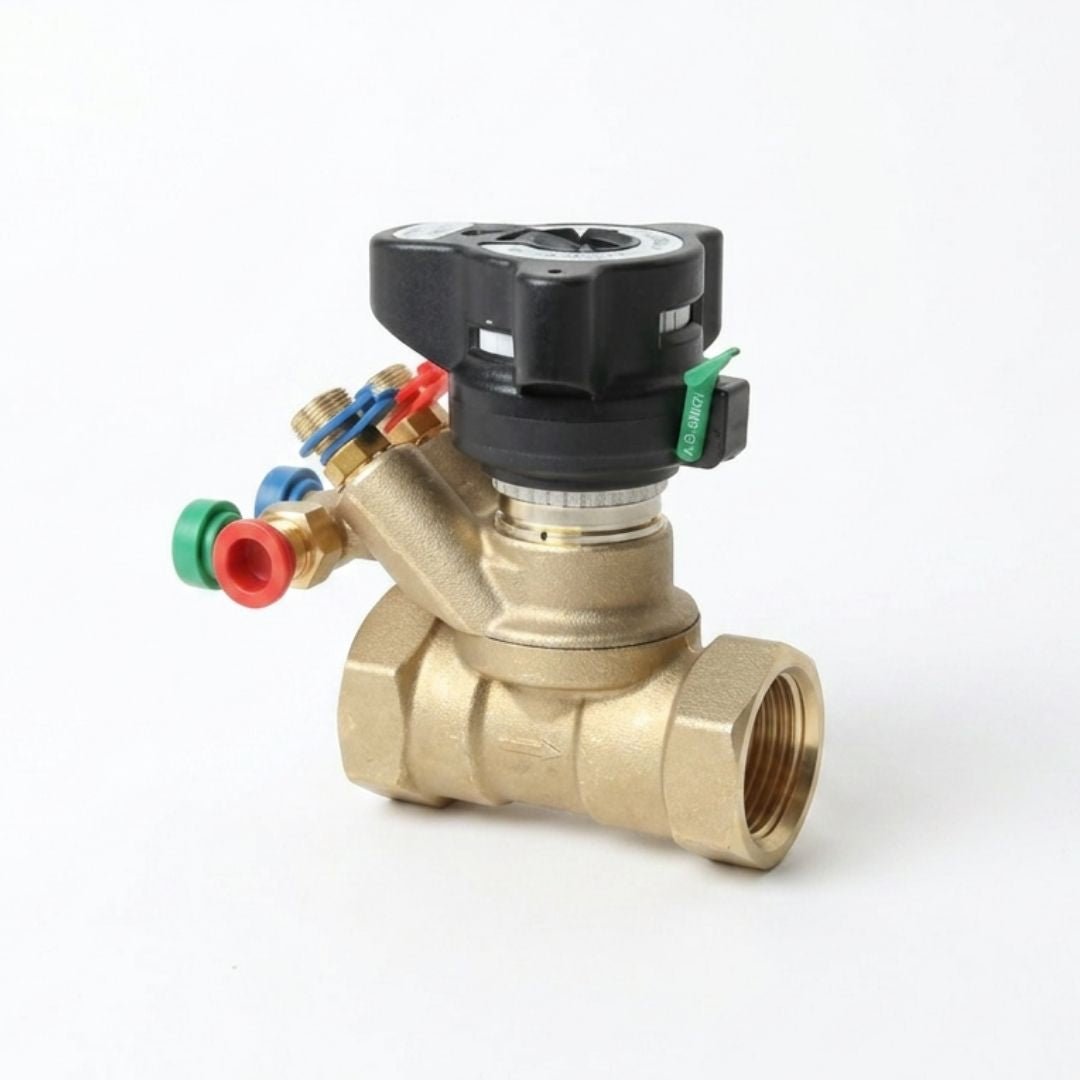

Danfoss 003Z4003 LENO™ MSV-BD Statik Balans Vanası – DN25, G 1 İç Dişli, Kvs 9,5, PN20
Danfoss 003Z4003 LENO™ MSV-BD Statik Balans Vanası – DN25, G 1 İç Dişli, Kvs 9,5, PN20
Acele edin, stokta sadece 1 adet kaldı.
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler
Danfoss 003Z4003 LENO™ MSV-BD, ısıtma ve soğutma tesisatlarındaki devrelerin manuel olarak dengelenmesi için kullanılan ön ayarlı statik balans vanasıdır. Sabit debili hidronik sistemlerde kullanılması önerilir ve tesisatın gidiş veya dönüş hattına monte edilebilir.
Vana üzerindeki sayısal ayar skalası, hesaplanan debiye karşılık gelen vana açıklığının belirlenmesini ve ayarın kilitlenmesini sağlar. Entegre test nipelleri üzerinden diferansiyel basınç ölçülerek devreden geçen debi kontrol edilebilir. Ölçüm ve tahliye istasyonunun 360° döndürülebilir yapısı, montaj konumuna göre bağlantılara erişimi kolaylaştırır.
Üründe kesme ve tahliye fonksiyonları bulunur. Tahliye bağlantısı, vananın giriş ve çıkış taraflarının ayrı ayrı boşaltılmasına imkân verir. Sökülebilir el çarkı ve alyan anahtarla açma-kapatma özelliği, dar montaj alanlarında kullanım sağlar.
Ürün DN25 nominal çapa, ISO 228-1 standardına uygun G 1 iç dişli bağlantıya, 9,5 m³/h Kvs değerine ve PN20 basınç sınıfına sahiptir. Vana gövdesi çinkosuzlaşmaya dayanıklı DZR pirinçten üretilmiştir.
| Özellik | Değer |
|---|---|
| Marka : | Danfoss |
| Model / Seri : | LENO™ MSV-BD |
| Ürün kodu : | 003Z4003 |
| Ürün tipi : | Manuel ön ayarlı statik balans vanası |
| Ürün grubu : | Manuel balans |
| Ürün hattı : | Hidronik balans ve kontrol |
| Uygulama : | Isıtma ve soğutma sistemlerinde hidronik balans |
| Önerilen sistem tipi : | Sabit debili sistemler |
| Montaj hattı : | Gidiş veya dönüş |
| Nominal çap : | DN25 |
| Bağlantı tipi : | İç dişli |
| Bağlantı standardı : | ISO 228-1 |
| Bağlantı ölçüsü : | G 1 |
| Kvs değeri : | 9,5 m³/h |
| Basınç sınıfı : | PN20 |
| Maksimum diferansiyel basınç aralığı : | 2,5 bar |
| Diferansiyel basınç değeri : | 3 kPa |
| Minimum akışkan sıcaklığı : | −20 °C |
| Maksimum akışkan sıcaklığı : | 120 °C |
| Ayar skalası : | Var |
| Ön ayar kilitleme : | Var |
| Kesme fonksiyonu : | Var |
| Kesme sızdırmazlık sınıfı : | ISO 5208 Rate A |
| Tahliye fonksiyonu : | Var |
| Test nipelleri : | Var |
| Test nipeli uyumluluğu : | Ø 3 mm ölçüm iğnesi |
| Ölçüm ve tahliye istasyonu : | 360° döndürülebilir |
| El çarkı : | Sökülebilir |
| Alyan anahtarla açma-kapatma : | Var |
| Açık-kapalı göstergesi : | Renk göstergeli |
| Vana gövdesi malzemesi : | DZR pirinç |
| Malzeme açıklaması : | MSV-BD DN25 G1 iç dişli |
| Brüt ağırlık : | 1,072 kg |
| Net ağırlık : | 0,985 kg |
| Hacim : | 1,37 litre |
| EAN / UPC : | 5702420084824 |
| Pil içerir : | Hayır |
| China RoHS uygunluğu : | Kapsam dışı |
| EU RoHS uygunluğu : | İstisnalarla uyumlu |
| EU RoHS istisna maddesi : | 6(c) |
| REACH aday liste maddesi : | Kurşun, CAS 7439-92-1 |
| SCIP dosya numarası : | d3bbd2ff-8ad7-4cf6-81e8-999b1f153c41 |
| SCIP ürün adı : | MSV-BD DN15-DN50 (2) |
Ürün Detayları
Ürün Detayları
Kullanım Alanları
Kullanım Alanları
Sıkça Sorulan Sorular
Danfoss 003Z4003 vananın temel işlevleri nelerdir?
Danfoss 003Z4003 vananın temel işlevleri nelerdir?
Vana gidiş hattına mı, dönüş hattına mı monte edilir?
Vana gidiş hattına mı, dönüş hattına mı monte edilir?
Bu ürün otomatik balans vanası mıdır?
Bu ürün otomatik balans vanası mıdır?
