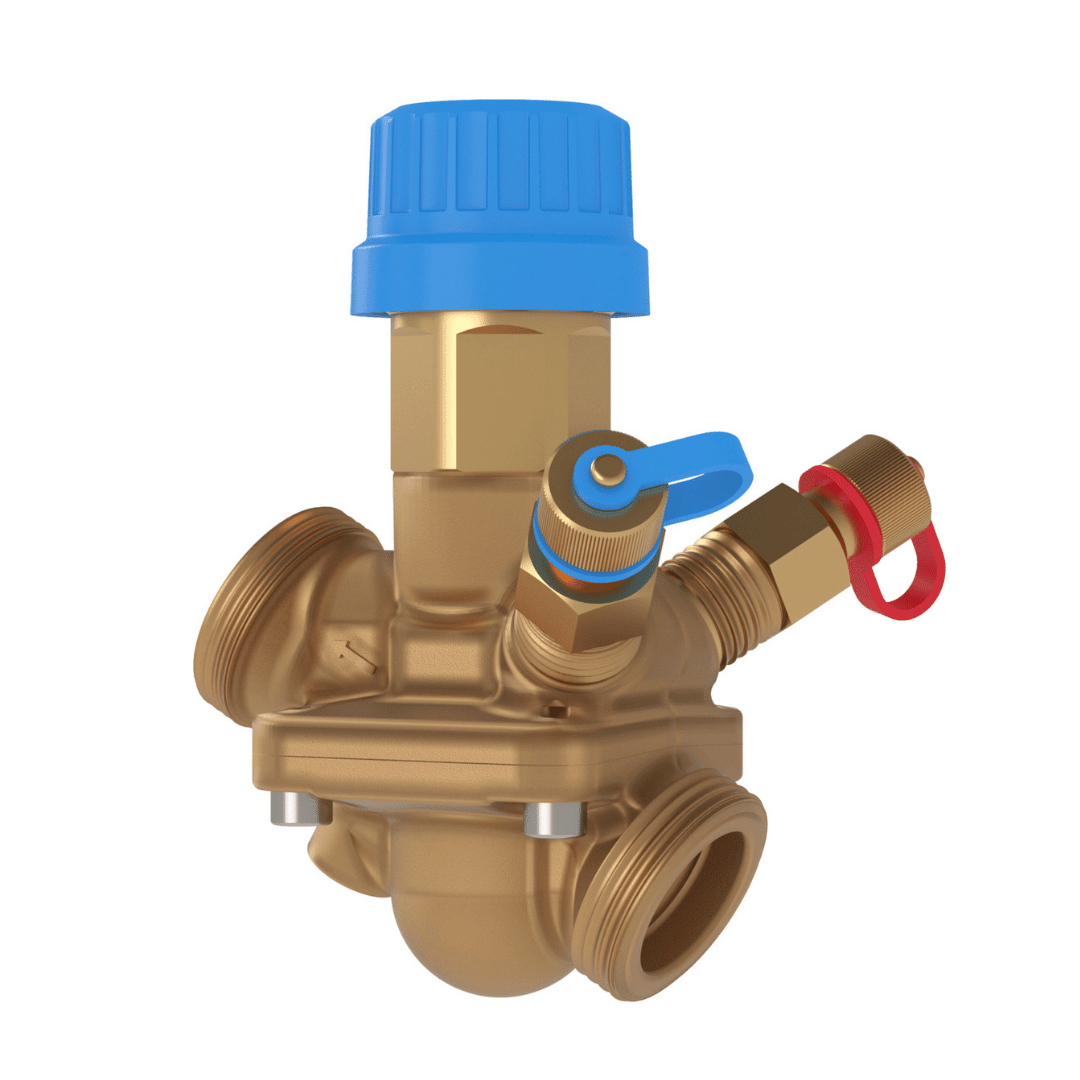

Danfoss 003Z1214 AB - QM Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası (PICV) – DN25, Test Tapalı, Dış Dişli (ISO 228/1, G 1 1/4A), 1700 l/h - Mekanik Oda E - Ticaret - 003Z1214 -

Teknik Özellikler

AB-QM 003Z1214, debi sınırlama ve kontrol fonksiyonlarını tek gövdede sunan basınçtan bağımsız kombine balans ve kontrol vanasıdır (PICV). DN25 vana boyutunda ve PN16 basınç sınıfındadır. Test tapalı (ölçüm nipelli) versiyondur ve dış dişli bağlantı tipine sahiptir. Nominal debi 1,7 m³/h (1700 l/h) olarak verilir. Aktüatör bağlantısı M30 x 1.5 olup strok 4,5 mm’dir. Akışkan sıcaklığı -10…120 °C aralığındadır; başlangıç basıncı 20 kPa ve maksimum diferansiyel basınç 600 kPa olarak listelenir.

Özellik	Değer
Model / Seri :	AB-QM
Ürün No / Kod :	003Z1214
Ürün grubu :	Pressure independent balancing and control valves (PICV)
Açıklama :	AB-QM DN 25, with test plugs, pressure independent balancing and control valve
Vana boyutu :	DN 25
Basınç sınıfı :	PN 16
Nominal debi :	1.7 m³/h (1700 l/h)
Diferansiyel basınç (min.) :	20 kPa
Diferansiyel basınç (maks.) :	600 kPa
Başlatma basıncı :	20 kPa
Akışkan sıcaklığı (min.) :	-10 °C
Akışkan sıcaklığı (maks.) :	120 °C
Test tapaları :	With test plugs
Bağlantı tipleri :	Dış dişli (External thread)
Bağlantı standardı / ölçüsü :	ISO 228/1; G 1 1/4A
Aktüatör bağlantısı :	M30 x 1.5
Strok :	4.5 mm
Gövde malzemesi :	DZR Brass (CW 602N)
Brüt ağırlık :	1.36 kg
Net ağırlık :	1.34 kg
Hacim :	2.364 L
EAN :	5710104029948
EPD available :	Yes
EU RoHS compliance :	Yes with exemptions
EU RoHS exemption clause :	6(c)
China RoHS compliance :	Out of scope
Pil içerir :	No
REACH aday liste maddesi :	Lead (CAS no. 7439-92-1)
SCIP dosya no :	261b612a-58cd-4c4a-8cdc-7fe9bb3f1a22
SCIP dosyası ürün adı :	AB-QM DN25 with measuring nipples

Ürün Detayları

DN25, PN16; dış dişli ISO 228/1 – G 1 1/4A bağlantı

Test tapalı (ölçüm nipelli) gövde

Nominal debi 1,7 m³/h; Δp maks. 600 kPa; başlangıç basıncı
20 kPa

M30 x 1.5 aktüatör bağlantısı; 4,5 mm strok

Gövde malzemesi DZR pirinç (CW602N)

Kullanım Alanları

Kapalı devre hidronik ısıtma ve soğutma sistemlerinde
terminal ünite hatları (PICV uygulamaları)

Debi sınırlama ve kontrolün tek vana ile istendiği zon/hat
uygulamaları

Danfoss 003Z1214 AB-QM Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası (PICV) – DN25, Test Tapalı, Dış Dişli (ISO 228/1, G 1 1/4A), 1700 l/h

Name: Danfoss 003Z1214 AB-QM Basınçtan Bağımsız Kombine Balans ve Kontrol Vanası (PICV) – DN25, Test Tapalı, Dış Dişli (ISO 228/1, G 1 1/4A), 1700 l/h
Brand: DANFOSS
Price: 12355.2 TRY
Availability: InStock

12,355.20TL

Vergi Dahil

Stok Kodu: 003Z1214

Marka: DANFOSS

Kategori: Kontrol Vanaları , Vanalar

Garanti Süresi: 24 Ay

Acele edin, stokta sadece 1 adet kaldı.

Danfoss AB-QM 003Z1214, hidronik ısıtma/soğutma devrelerinde ayarlanan debiyi diferansiyel basınç değişimlerinden bağımsız tutan DN25 test tapalı PICV vanadır; dış dişli G 1 1/4A bağlantılıdır.
