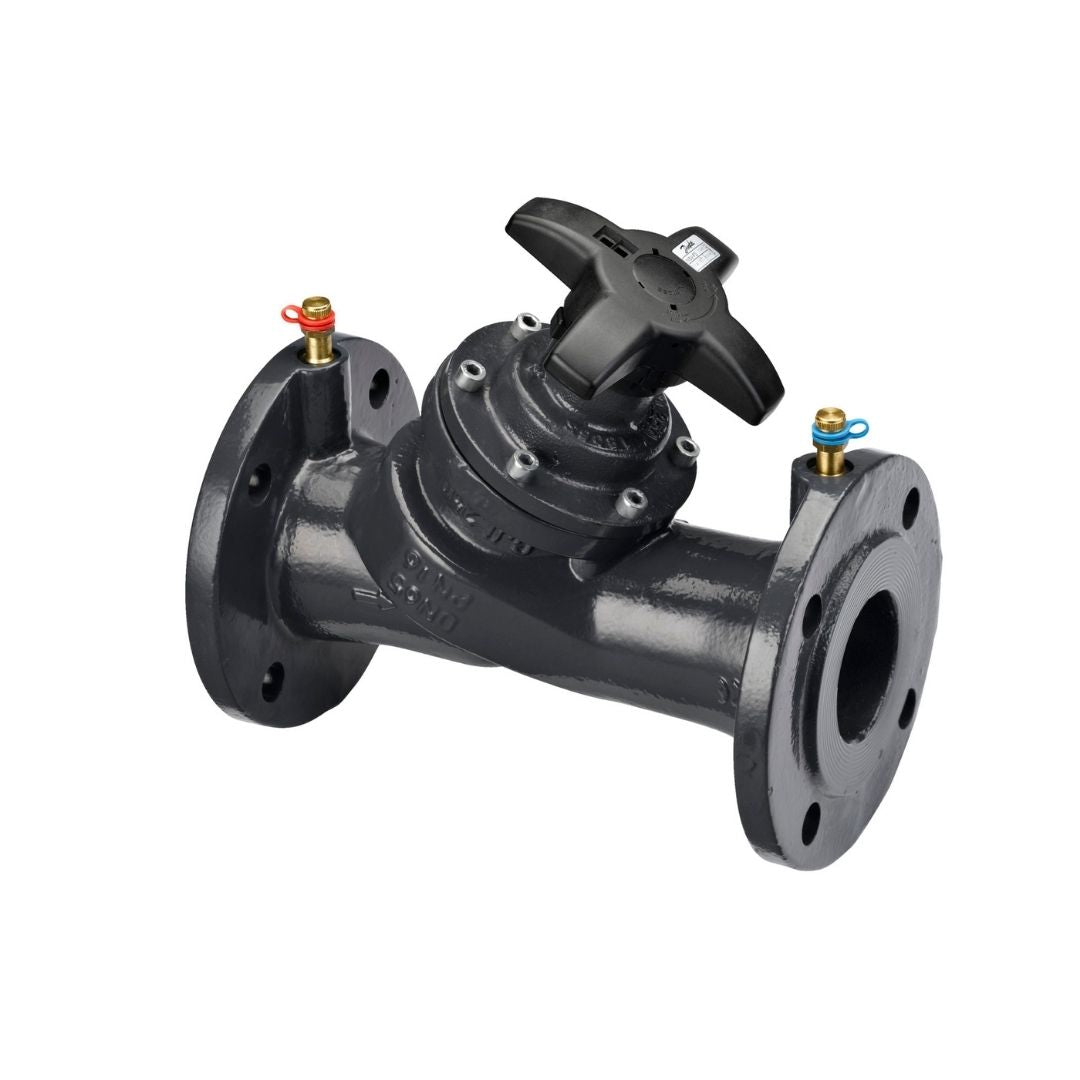

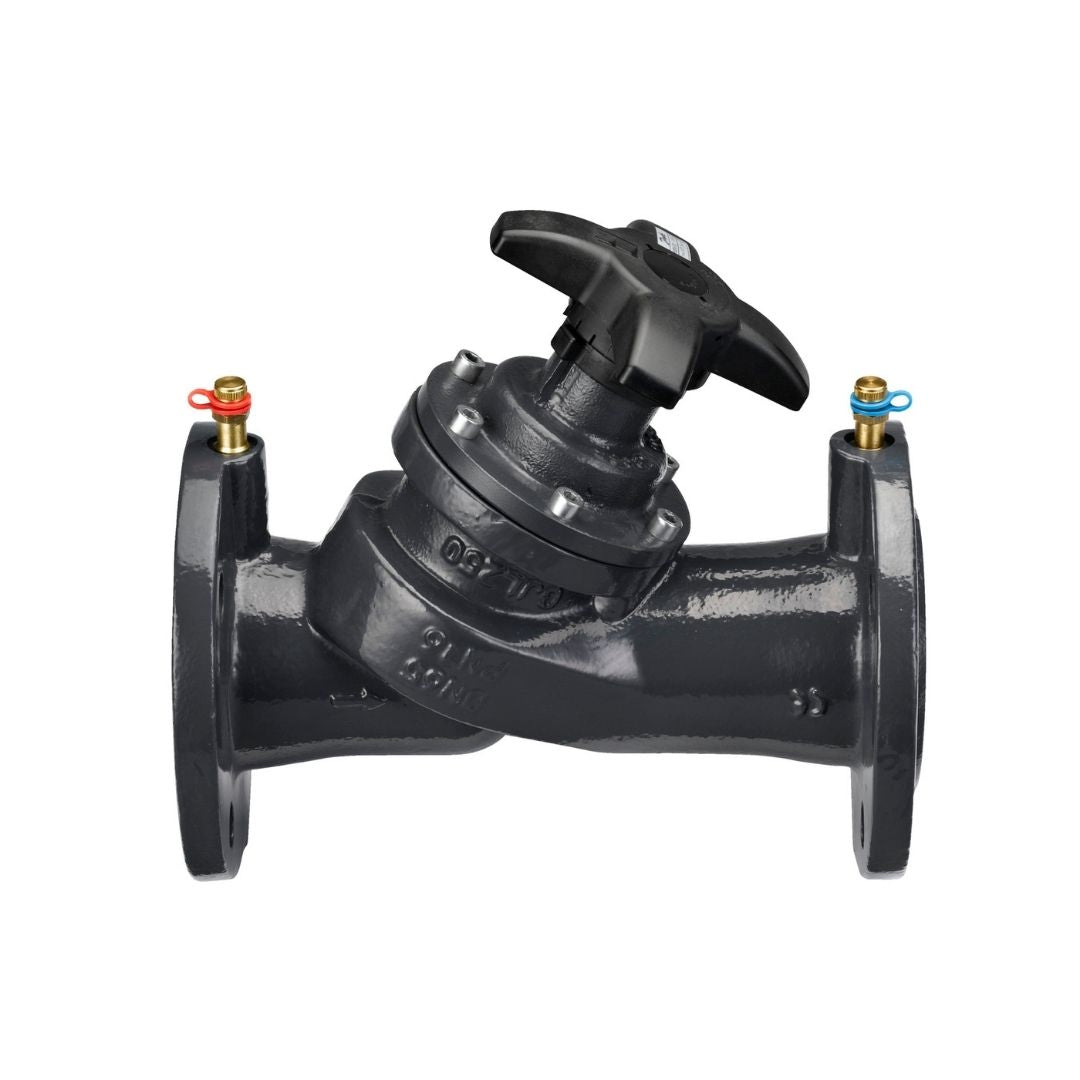

Danfoss 003Z1066 MSV-F2 Statik Balans Vanası – DN150, Flanşlı, Kvs 400,8, PN16
Danfoss 003Z1066 MSV-F2 Statik Balans Vanası – DN150, Flanşlı, Kvs 400,8, PN16
Acele edin, stokta sadece 1 adet kaldı.
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler
Danfoss 003Z1066 MSV-F2, hidronik ısıtma ve soğutma tesisatlarındaki büyük çaplı devrelerin manuel olarak dengelenmesi için kullanılan flanş bağlantılı statik balans vanasıdır. Vana, tesisat devresinden geçecek akışkan debisinin proje değerine göre ayarlanmasına ve ölçüm nipelleri üzerinden kontrol edilmesine imkân verir.
MSV-F2 serisinde bulunan ayar skalası, vana açıklığının belirlenmesini sağlar. Konum göstergesi ve el çarkıyla bütünleşik strok sınırlayıcı kullanılarak seçilen vana açıklığı ayarlanabilir ve kilitlenebilir. Böylece yapılan balans ayarı işletme sırasında korunur.
Entegre ölçüm nipelleri üzerinden vana üzerindeki diferansiyel basınç ölçülerek devreden geçen debi hesaplanabilir. Ürün kesme fonksiyonuna sahiptir ve bakım veya servis işlemlerinde tesisat devresinin kapatılması için kullanılabilir. Tahliye fonksiyonu bulunmaz.
Danfoss 003Z1066, DN150 nominal çapa, PN16 basınç sınıfına ve 400,8 m³/h Kvs değerine sahiptir. Vana üzerindeki maksimum diferansiyel basınç 150 kPa, izin verilen akışkan sıcaklığı −10 °C ile 130 °C arasındadır. Gövde EN-GJL-250 standardına uygun dökme demirden üretilmiştir.
| Özellik | Değer |
|---|---|
| Marka : | Danfoss |
| Model / Seri : | MSV-F2 |
| Ürün kodu : | 003Z1066 |
| Ürün açıklaması : | Ölçüm nipelli PN16 manuel balans vanası |
| Ürün tipi : | Manuel ön ayarlı statik balans vanası |
| Ürün grubu : | Manuel balans |
| Ürün hattı : | Hidronik balans ve kontrol |
| Uygulama : | Isıtma ve soğutma sistemlerinde hidronik balans |
| Nominal çap : | DN150 |
| Bağlantı tipi : | Flanşlı |
| Basınç sınıfı : | PN16 |
| Kvs değeri : | 400,8 m³/h |
| Maksimum vana diferansiyel basıncı : | 150 kPa |
| Minimum akışkan sıcaklığı : | −10 °C |
| Maksimum akışkan sıcaklığı : | 130 °C |
| Ayar skalası : | Var |
| Konum göstergesi : | Var |
| Strok sınırlayıcı : | Var |
| Ayar kilitleme : | Var |
| Kesme fonksiyonu : | Var |
| Tahliye fonksiyonu : | Yok |
| Ölçüm nipelleri : | Var |
| Montaj hattı : | Gidiş veya dönüş |
| Vana gövdesi malzemesi : | Dökme demir |
| Gövde malzeme standardı : | EN-GJL-250 |
| Malzeme açıklaması : | MSV-F2 DN150, ölçüm nipelli, PN16 |
| Brüt ağırlık : | 56 kg |
| Net ağırlık : | 53,1 kg |
| Hacim : | 100,386 litre |
| EAN / UPC : | 5702421551431 |
| Pil içerir : | Hayır |
| Tehlikeli madde sınıflandırması : | Tehlikeli ürünler için geçerli değil |
| China RoHS uygunluğu : | Kapsam dışı |
| EU RoHS uygunluğu : | İstisnalarla uyumlu |
| EU RoHS istisna maddesi : | 6(c) |
| REACH aday liste maddesi : | Kurşun, CAS 7439-92-1 |
| SCIP dosya numarası : | b53622cd-50a2-4626-a23a-856f12c6983e |
| SCIP ürün adı : | MSV-F2 MNF DN15-300 |
| Proposition 65 : | Kanser ve üreme sağlığı zararı uyarısı |
Ürün Detayları
Ürün Detayları
Kullanım Alanları
Kullanım Alanları
Sıkça Sorulan Sorular
Danfoss 003Z1066 vananın temel görevi nedir?
Danfoss 003Z1066 vananın temel görevi nedir?
MSV-F2 vana gidiş hattına mı, dönüş hattına mı monte edilir?
MSV-F2 vana gidiş hattına mı, dönüş hattına mı monte edilir?
Üründe kesme ve tahliye fonksiyonu bulunur mu?
Üründe kesme ve tahliye fonksiyonu bulunur mu?
