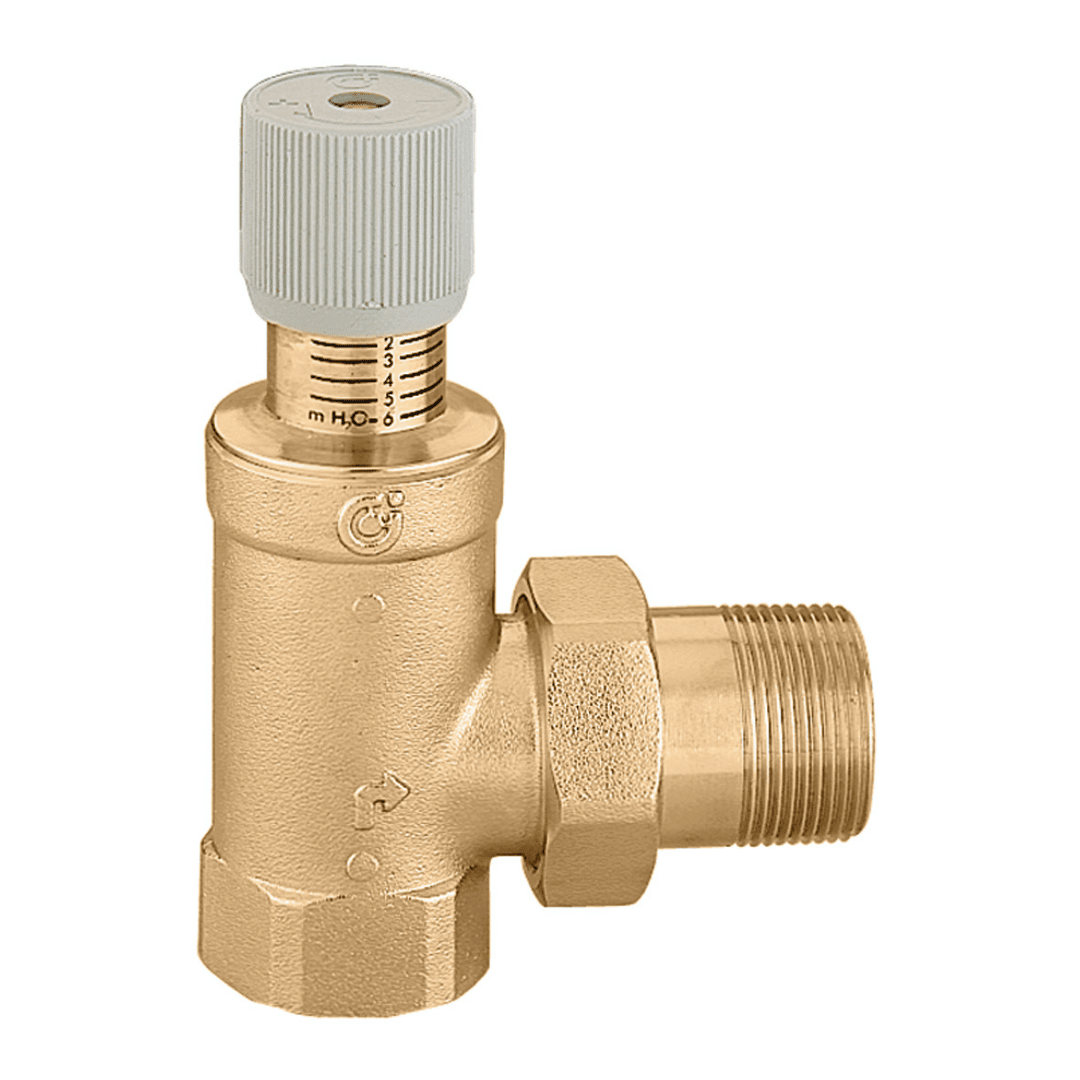

Caleffi 519703 Diferansiyel Bypass Vanası – Kademeli göstergeli, 5–25 mSS ayar aralığı, 1 1/4” bağlantı - Mekanik Oda E - Ticaret - 519703 -

Teknik Özellikler

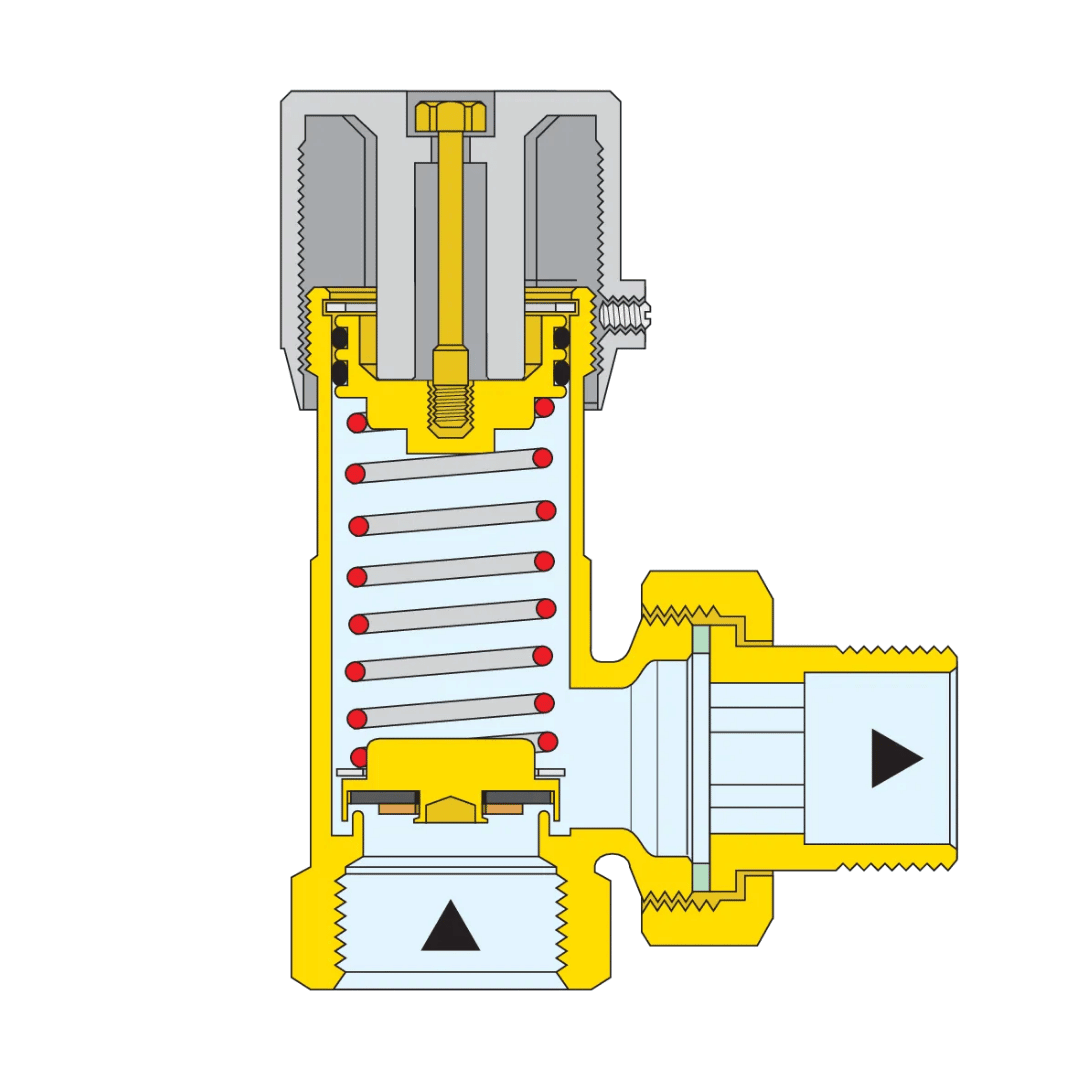

519703 diferansiyel bypass vanası; termostatik radyatör vanaları veya 2 yollu motorlu zon vanaları gibi elemanlarla debinin sık değiştiği tesisatlarda kullanılır. Devredeki vanalar kısıldığında pompa basıncı artma eğilimine girer; 519703, kademeli skala ile ayarlanan diferansiyel basınç değerine ulaşıldığında by-pass hattını açarak fazla debiyi dönüşe aktarır. Böylece pompanın oluşturduğu maksimum diferansiyel basınç sınırlandırılır ve pompa çalışma noktası nominale yakın tutulur. Isı pompası sistemlerinde de cihazın veya değişken devirli sirkülatörün ihtiyaç duyduğu minimum debiyi korumak amacıyla kullanılabilir.

Özellik	Değer
Model :	519 serisi (519703)
Ürün No / Kod :	519703
Maks. Basınç :	10 bar
Maks. Sıcaklık :	0–110 °C
Bağlantı Tipi / Çapı :	1 1/4” F (ISO 228-1) x M, rekorlu

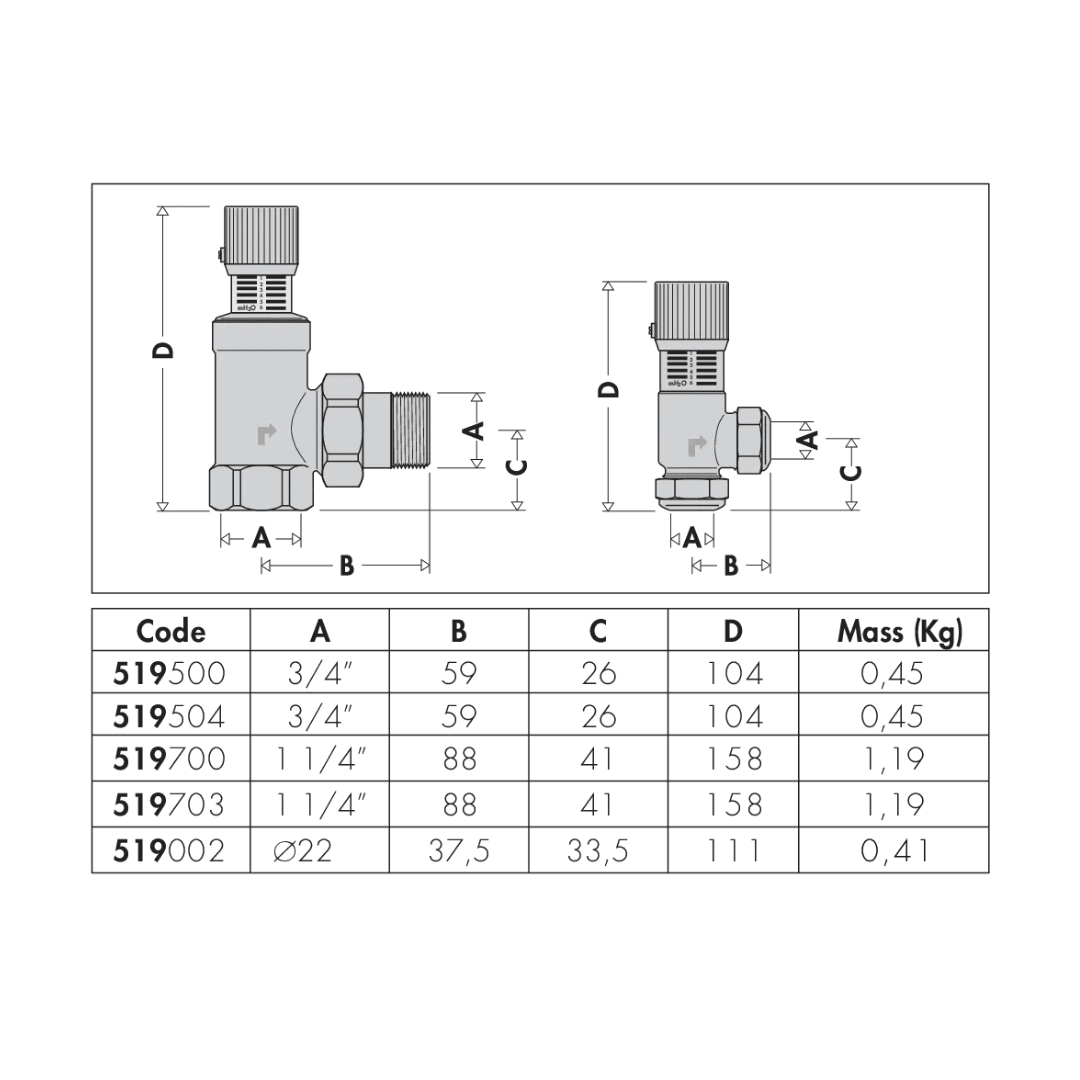

Gövde Uzunluğu :	D = 158 mm (boyut tablosu)
Malzeme :	Gövde: pirinç EN 12165 CW617N; obtüratör: pirinç EN 12164 CW617N; obtüratör contası: EPDM; O-ring: EPDM; rekor contası: asbestsiz elyaf; düğme: ABS; yay: paslanmaz çelik
Ağırlık :	1,19 kg
Ayar Aralığı (Δp) :	50–250 kPa (5–25 mSS / m w.g.)
Akışkan :	Su, glikol çözeltileri (maks. %30 glikol)

Ürün Detayları

Kademeli skala üzerinden 5–25 mSS aralığında diferansiyel basınç ayarı yapılabilir.
Değişken debili sistemlerde pompa kaynaklı maksimum diferansiyel basıncı sınırlamak için tasarlanmıştır.
Vana kapanmalarına bağlı olarak by-pass sirkülasyonu sağlar.
Su ve %30’a kadar glikol çözeltileriyle uyumludur.
1 1/4” rekorlu bağlantı; daha yüksek debi/hat çapı gerektiren uygulamalara uygundur.

Kullanım Alanları

Termostatik vanalı radyatör devreleri bulunan değişken debili ısıtma sistemleri
2 yollu motorlu vana kullanılan zonlu hidronik devreler
Isı pompası sistemlerinde minimum debinin korunması gereken uygulamalar
Konut ve ticari hidronik tesisatlar

Caleffi 519703 Diferansiyel Bypass Vanası – Kademeli göstergeli, 5–25 mSS ayar aralığı, 1 1/4” bağlantı

Name: Caleffi 519703 Diferansiyel Bypass Vanası – Kademeli göstergeli, 5–25 mSS ayar aralığı, 1 1/4” bağlantı
Brand: CALEFFI
Price: 6065.28 TRY
Availability: InStock

6,065.28TL

Vergi Dahil

Stok Kodu: 519703

Marka: CALEFFI

Kategori: Kontrol Vanaları , Vanalar

Garanti Süresi: 24 Ay

Acele edin, stokta sadece 1 adet kaldı.

Caleffi 519703 diferansiyel bypass vanası, değişken debili hidronik sistemlerde pompa kaynaklı diferansiyel basınç artışını sınırlar; ayarlanan 5–25 mSS değerinde by-pass açarak sirkülasyonu dengeler.

5000 TL Üzeri Ücretsiz Kargo
Değişim ve İade Garantisi

Teknik Özellikler

Özellik	Değer
Model :	519 serisi (519703)
Ürün No / Kod :	519703
Maks. Basınç :	10 bar
Maks. Sıcaklık :	0–110 °C
Bağlantı Tipi / Çapı :	1 1/4” F (ISO 228-1) x M, rekorlu
Gövde Uzunluğu :	D = 158 mm (boyut tablosu)
Malzeme :	Gövde: pirinç EN 12165 CW617N; obtüratör: pirinç EN 12164 CW617N; obtüratör contası: EPDM; O-ring: EPDM; rekor contası: asbestsiz elyaf; düğme: ABS; yay: paslanmaz çelik
Ağırlık :	1,19 kg
Ayar Aralığı (Δp) :	50–250 kPa (5–25 mSS / m w.g.)
Akışkan :	Su, glikol çözeltileri (maks. %30 glikol)

Ürün Detayları

Kademeli skala üzerinden 5–25 mSS aralığında diferansiyel basınç ayarı yapılabilir.
Değişken debili sistemlerde pompa kaynaklı maksimum diferansiyel basıncı sınırlamak için tasarlanmıştır.
Vana kapanmalarına bağlı olarak by-pass sirkülasyonu sağlar.
Su ve %30’a kadar glikol çözeltileriyle uyumludur.
1 1/4” rekorlu bağlantı; daha yüksek debi/hat çapı gerektiren uygulamalara uygundur.

Kullanım Alanları

Termostatik vanalı radyatör devreleri bulunan değişken debili ısıtma sistemleri
2 yollu motorlu vana kullanılan zonlu hidronik devreler
Isı pompası sistemlerinde minimum debinin korunması gereken uygulamalar
Konut ve ticari hidronik tesisatlar
