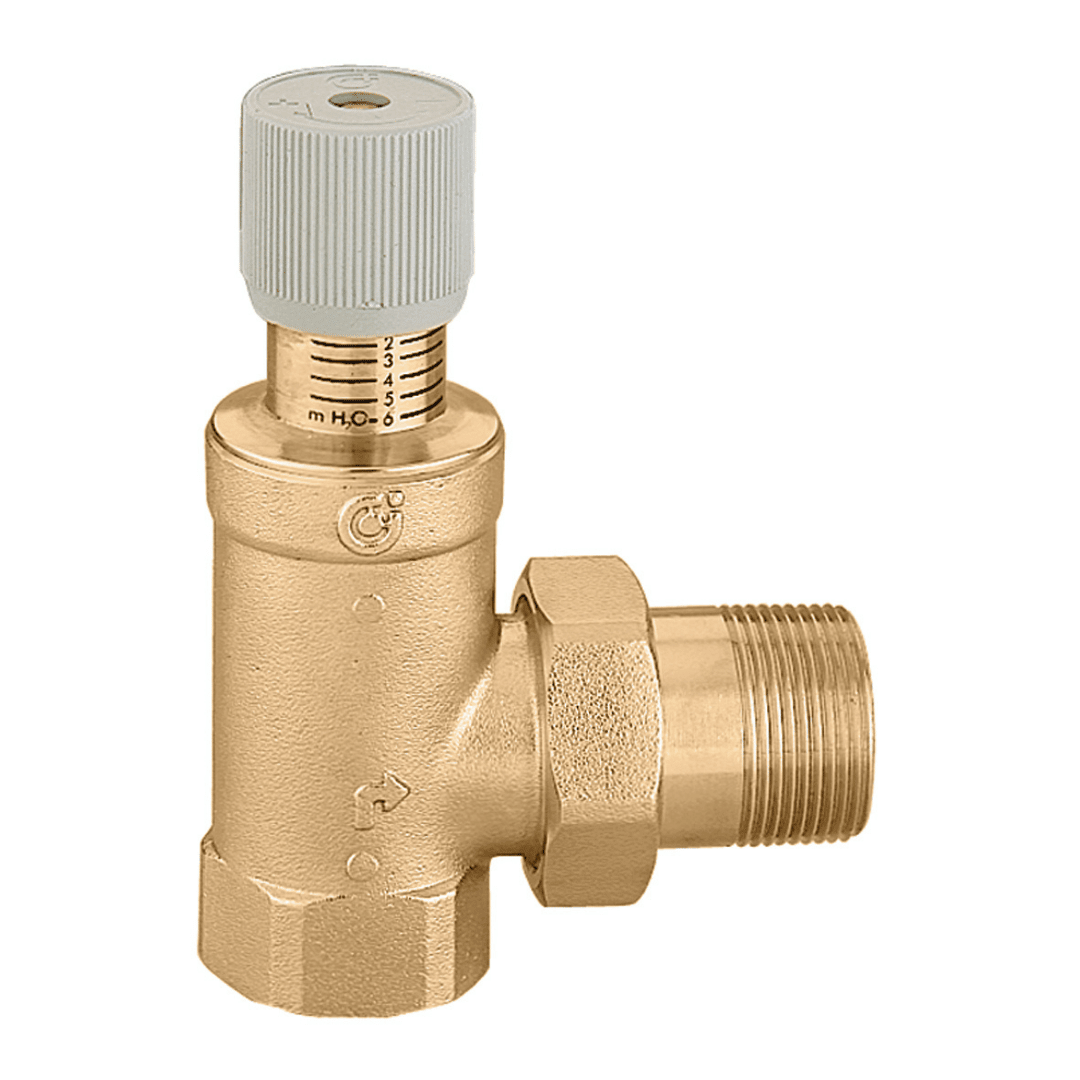

Caleffi 519700 Diferansiyel Bypass Vanası – Kademeli göstergeli, 1–6 mSS ayar aralığı, 1 1/4” bağlantı
Caleffi 519700 Diferansiyel Bypass Vanası – Kademeli göstergeli, 1–6 mSS ayar aralığı, 1 1/4” bağlantı
Acele edin, stokta sadece 1 adet kaldı.
Teslimat uygulunluğu yüklenemedi
Teknik Özellikler
Teknik Özellikler

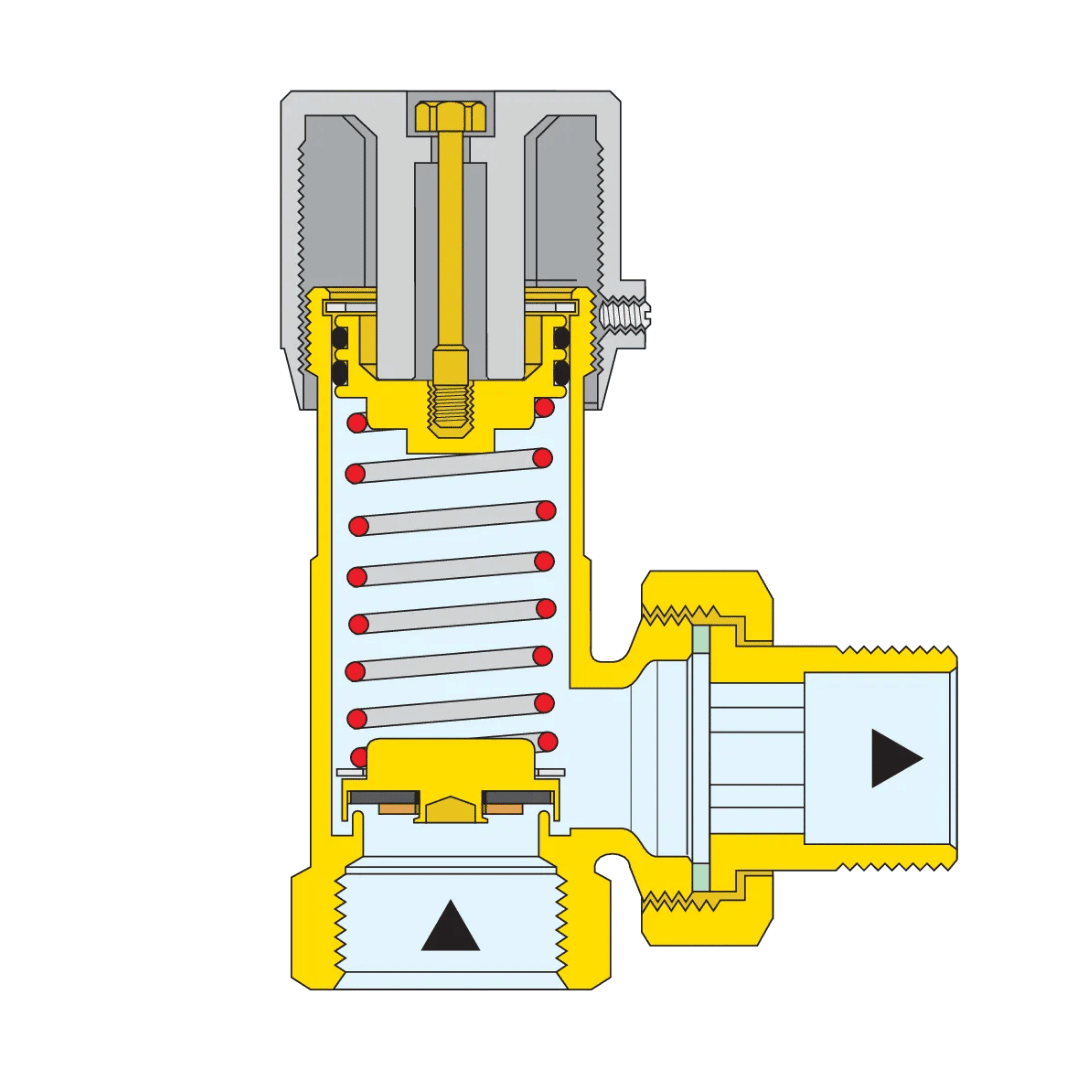

519700 diferansiyel bypass vanası; termostatik radyatör vanaları veya 2 yollu motorlu vanaların yoğun kullanıldığı, debinin değişken olduğu hidronik sistemler için tasarlanmıştır. Devredeki kontrol vanaları kısıldıkça debi azalır; 519700 ayarlanan diferansiyel basınç değerine ulaşıldığında by-pass devresini açar ve fazla debiyi dönüş hattına aktarır. Böylece pompanın oluşturduğu maksimum diferansiyel basınç limitlemiş olur ve pompa çalışma noktası nominale daha yakın tutulur. Isı pompası uygulamalarında, makinenin veya değişken devirli sirkülatörün düzgün çalışması için gerekli minimum debiyi garanti etmek amacıyla da kullanılır. Ayar, vana üzerindeki kademeli skala üzerinden yapılır ve sabitleme vidası ile kilitlenebilir (dokümandaki ayar prosedürüne göre).
| Özellik | Değer |
|---|---|
| Model : | 519 serisi (519700) |
| Ürün No / Kod : | 519700 |
| Maks. Basınç : | 10 bar |
| Maks. Sıcaklık : | 0–110 °C |
| Bağlantı Tipi / Çapı : | 1 1/4” F (ISO 228-1) x M, rekorlu |

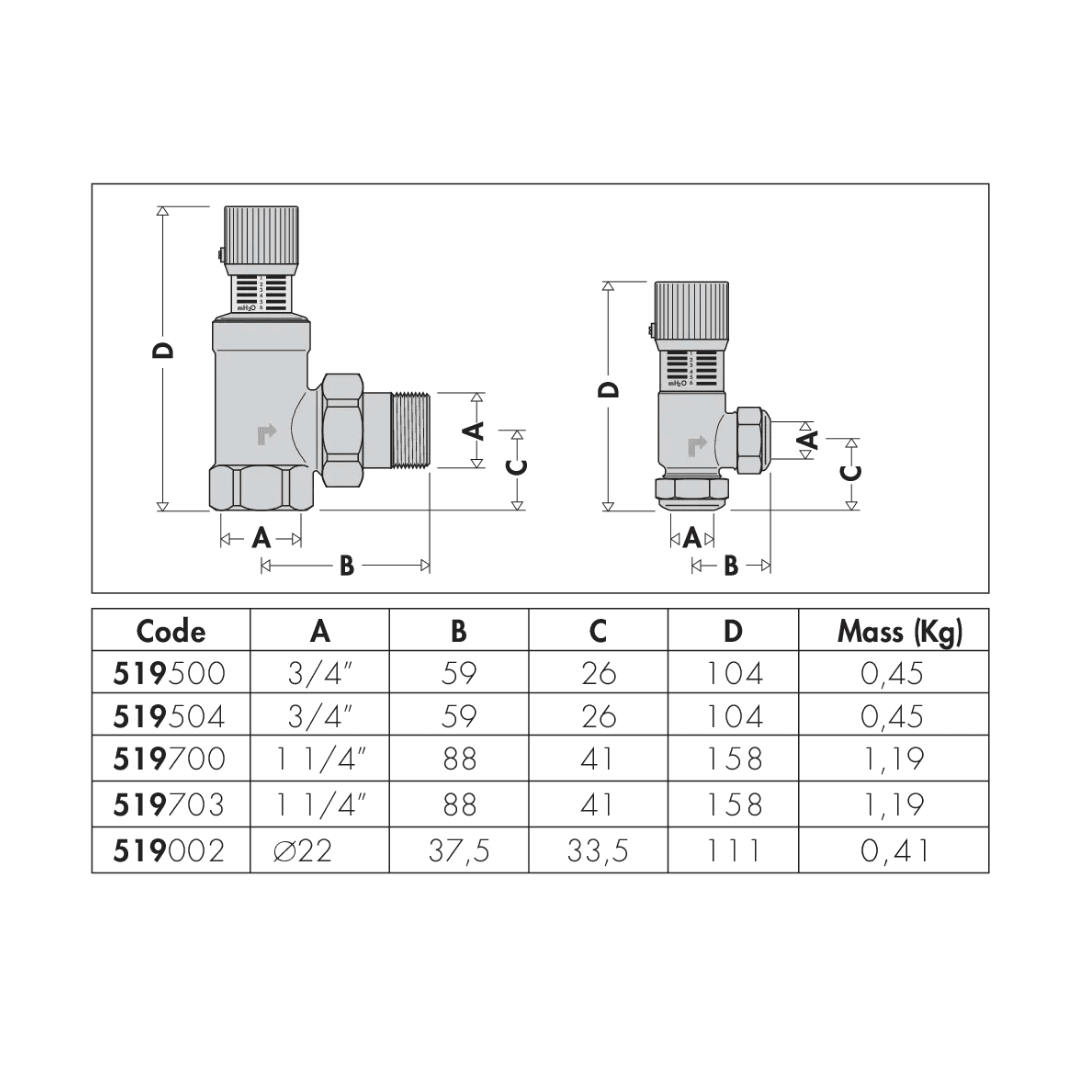

| Gövde Uzunluğu : | D = 158 mm |
| Malzeme : | Gövde: pirinç EN 12165 CW617N; obtüratör: pirinç EN 12164 CW617N; obtüratör contası: EPDM; O-ring: EPDM; rekor contası: asbestsiz elyaf; düğme: ABS; yay: paslanmaz çelik |
| Ağırlık : | 1,19 kg |
| Ayar Aralığı (Δp) : | 10–60 kPa (1–6 mSS / m w.g.) |
| Akışkan : | Su, glikol çözeltileri (maks. %30 glikol) |
