Teknik Özellikler

519504 diferansiyel bypass vanası; termostatik radyatör vanaları veya 2 yollu motorlu vanalarla debinin değiştiği hidronik devrelerde kullanılır. Vana üzerindeki kademeli skala ile ayarlanan diferansiyel basınç değerine ulaşıldığında by-pass hattını açar ve fazla debiyi dönüş hattına aktarır. Bu sayede pompanın oluşturduğu maksimum diferansiyel basınç limitlemiş olur ve pompa çalışma noktası nominale daha yakın tutulur. Isı pompası sistemlerinde, cihazın veya değişken devirli sirkülatörün ihtiyaç duyduğu minimum debiyi garanti etmek amacıyla da kullanılabilir.

Özellik	Değer
Model :	519 serisi (519504)
Ürün No / Kod :	519504
Maks. Basınç :	10 bar
Maks. Sıcaklık :	0–110 °C

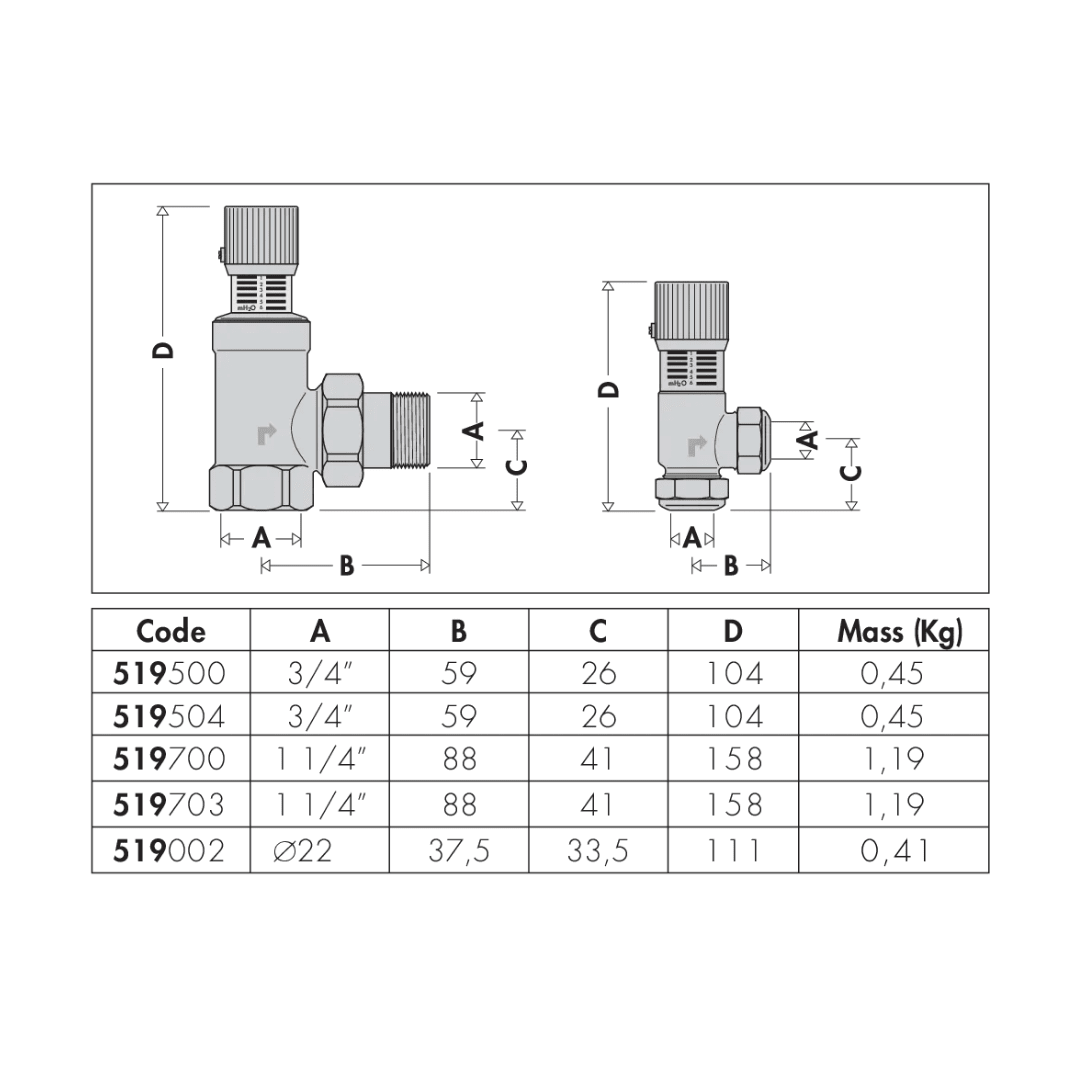

Bağlantı Tipi / Çapı :	3/4” F (ISO 228-1) x M, rekorlu
Malzeme :	Gövde: pirinç EN 12165 CW617N; obtüratör: pirinç EN 12164 CW617N; obtüratör contası: EPDM; O-ring: EPDM; rekor contası: asbestsiz elyaf; düğme: ABS; yay: paslanmaz çelik
Ağırlık :	0,45 kg
Ayar Aralığı (Δp) :	100–400 kPa (10–40 mSS / m w.g.)
Akışkan :	Su, glikol çözeltileri (maks. %30 glikol)

Ürün Detayları

Kademeli skala üzerinden 10–40 mSS aralığında diferansiyel basınç ayarı yapılabilir.

Değişken debili sistemlerde pompanın oluşturduğu maksimum diferansiyel basıncı sınırlar.

Vana kısılmalarına bağlı olarak oransal by-pass sirkülasyonu sağlar.

Su ve %30’a kadar glikol çözeltileriyle uyumludur.

Rekorlu bağlantı sayesinde montaj/söküm kolaylığı sağlar.

Kullanım Alanları

Termostatik vanalı radyatör devreleri bulunan değişken debili ısıtma sistemleri

2 yollu motorlu vana kullanılan zonlu hidronik devreler

Isı pompası sistemlerinde minimum debi gerektiren uygulamalar

Konut ve ticari hidronik tesisatlar

Caleffi 519504 Diferansiyel Bypass Vanası – Kademeli göstergeli, 10–40 mSS ayar aralığı, 3/4” bağlantı

Name: Caleffi 519504 Diferansiyel Bypass Vanası – Kademeli göstergeli, 10–40 mSS ayar aralığı, 3/4” bağlantı
Brand: CALEFFI
Price: 3846.96 TRY
Availability: InStock

3,846.96TL

Vergi Dahil

Stok Kodu: 519504

Marka: CALEFFI

Kategori: Kontrol Vanaları , Vanalar

Garanti Süresi: 24 Ay

Acele edin, stokta sadece 1 adet kaldı.

Caleffi 519504 diferansiyel bypass vanası, değişken debili ısıtma/soğutma sistemlerinde pompanın oluşturduğu diferansiyel basıncı sınırlar; ayarlanan değerde by-pass hattını açarak minimum debiyi ve stabil işletmeyi destekler.
